Eerste Custom CPU Loop in bedrijf

Gizzernl

Member
Na hier begonnen te zijn met mijn research voor mijn eerste custom loop (CPU), ben ik toch helemaal vergeten hier ook het resultaat te plaatsen.

Bij deze wil ik dan toch nog graag het resultaat met jullie delen.

Ik heb onlangs ook een beetje gemod om zodoende de cpu loop voor mijn nieuwe build kwijt te kunnen in een define mini. Hier een paar build log pics en het resultaat.

Ik begon met de volgende setup

Een 2500k op een Asus ROG Maximus Gene IV.


Radiator inmeten

Klaar om te slijpen

Succes!


Vervolgens de radiator stands gepakt die ik had besteld om de radiator vertikaal te plaatsen. Daar ware de stands helaas niet voor bedoeld, dus maar wat deurstops gehaald bij de bouwmarkt. Zie onderaan de foto met het reservoir. Reservoir paste dus helaas ook niet op de gewenste plek.

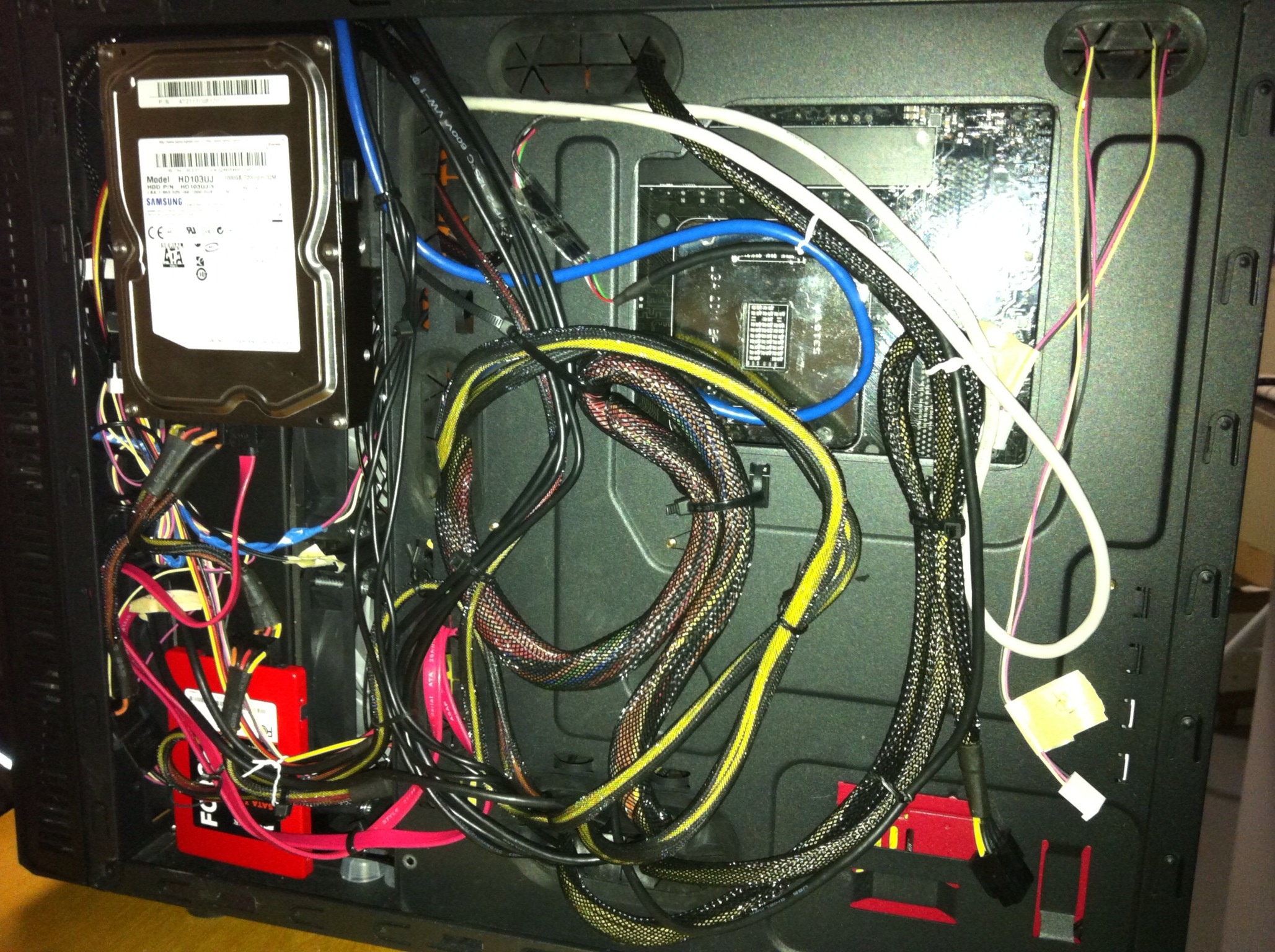

Vervolgens gepast en gemeten om de HDD en SSD te plaatsen.

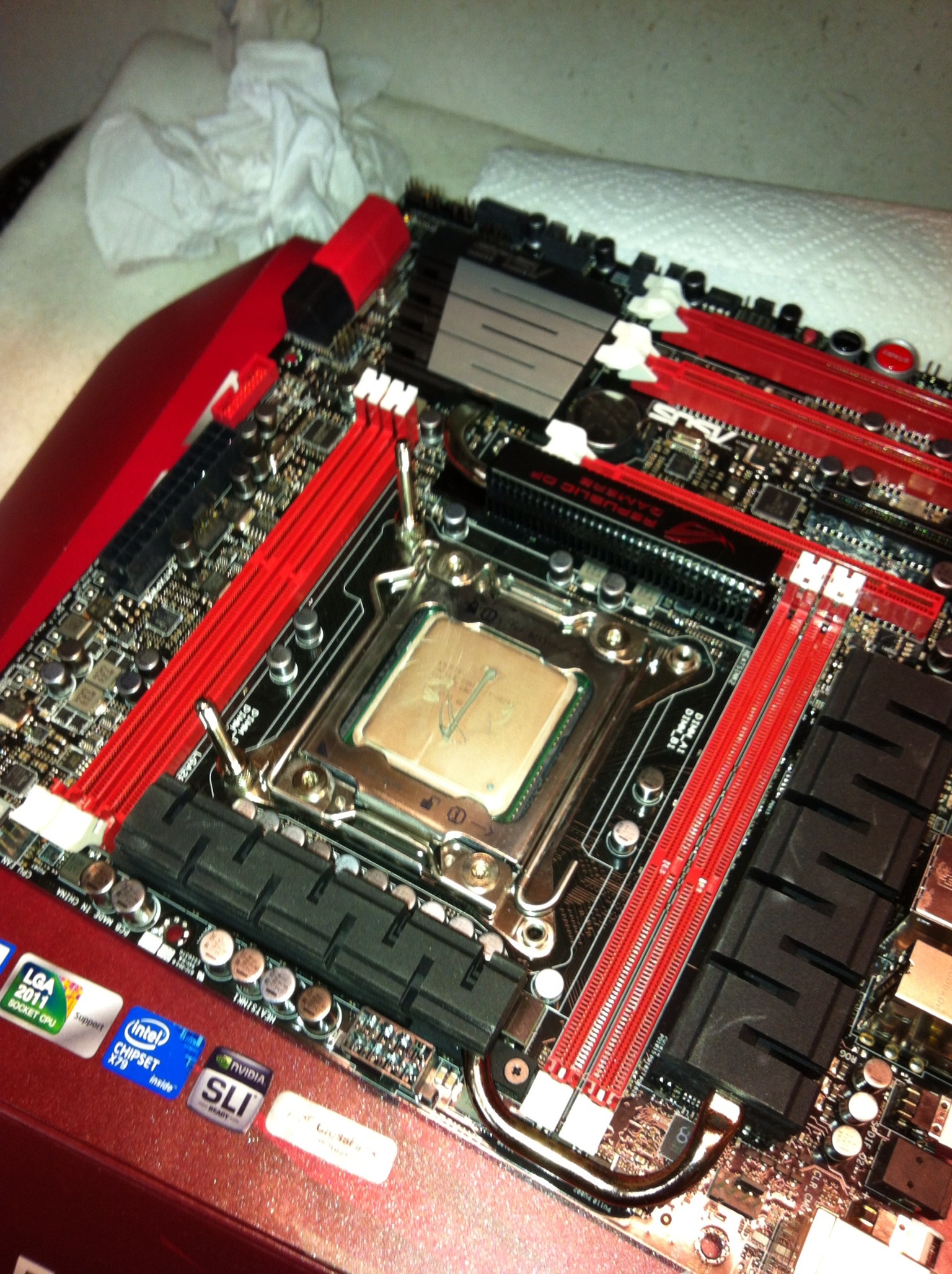

Eindelijk kon ik de hardware gaan inbouwen en de cpu loop aansluiten en testen.

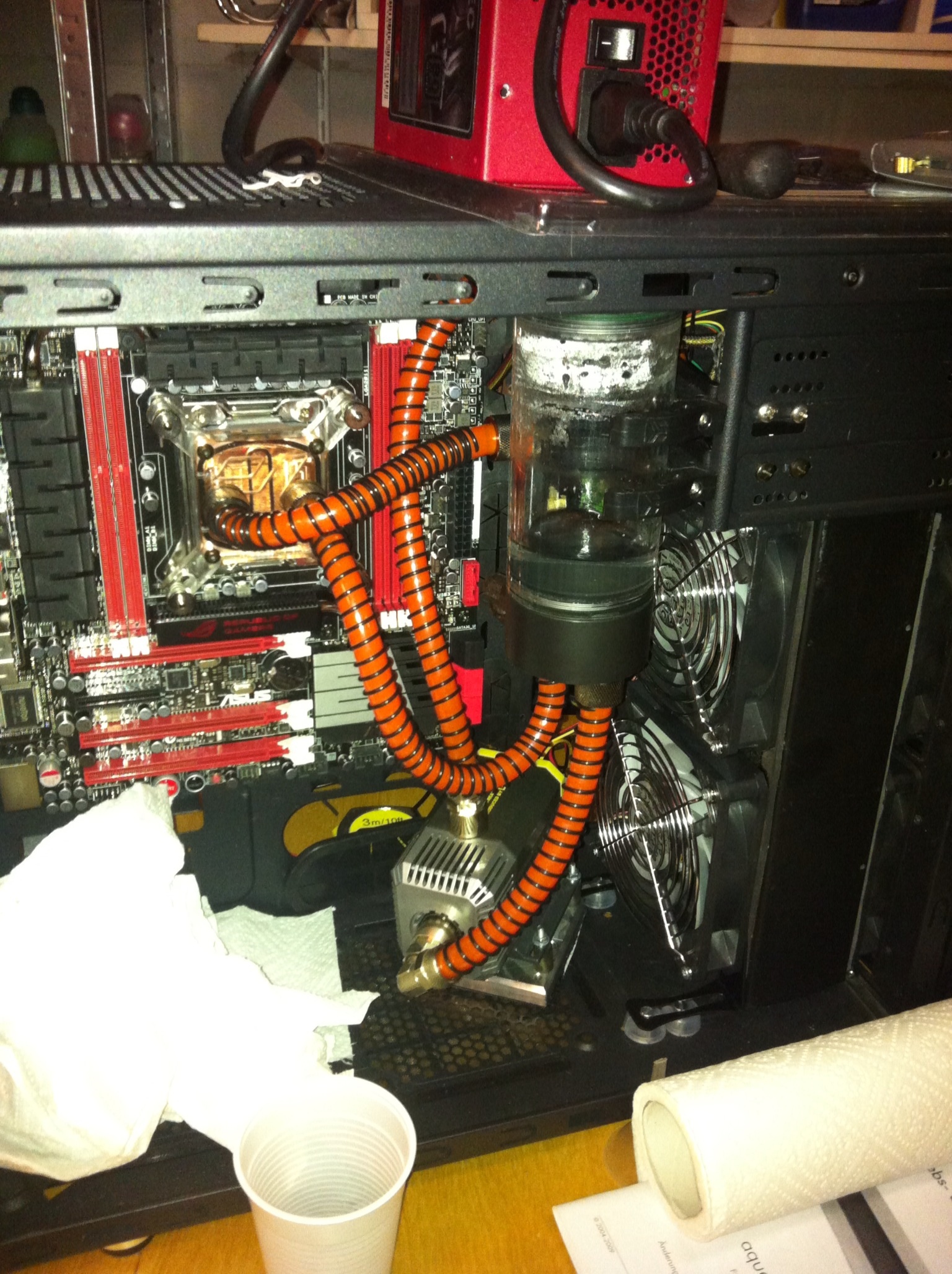

Looptest

Alles was gelukkig lekkage vrij, maar in de dagen erop nog wel de fittingen wat aangedraaid.

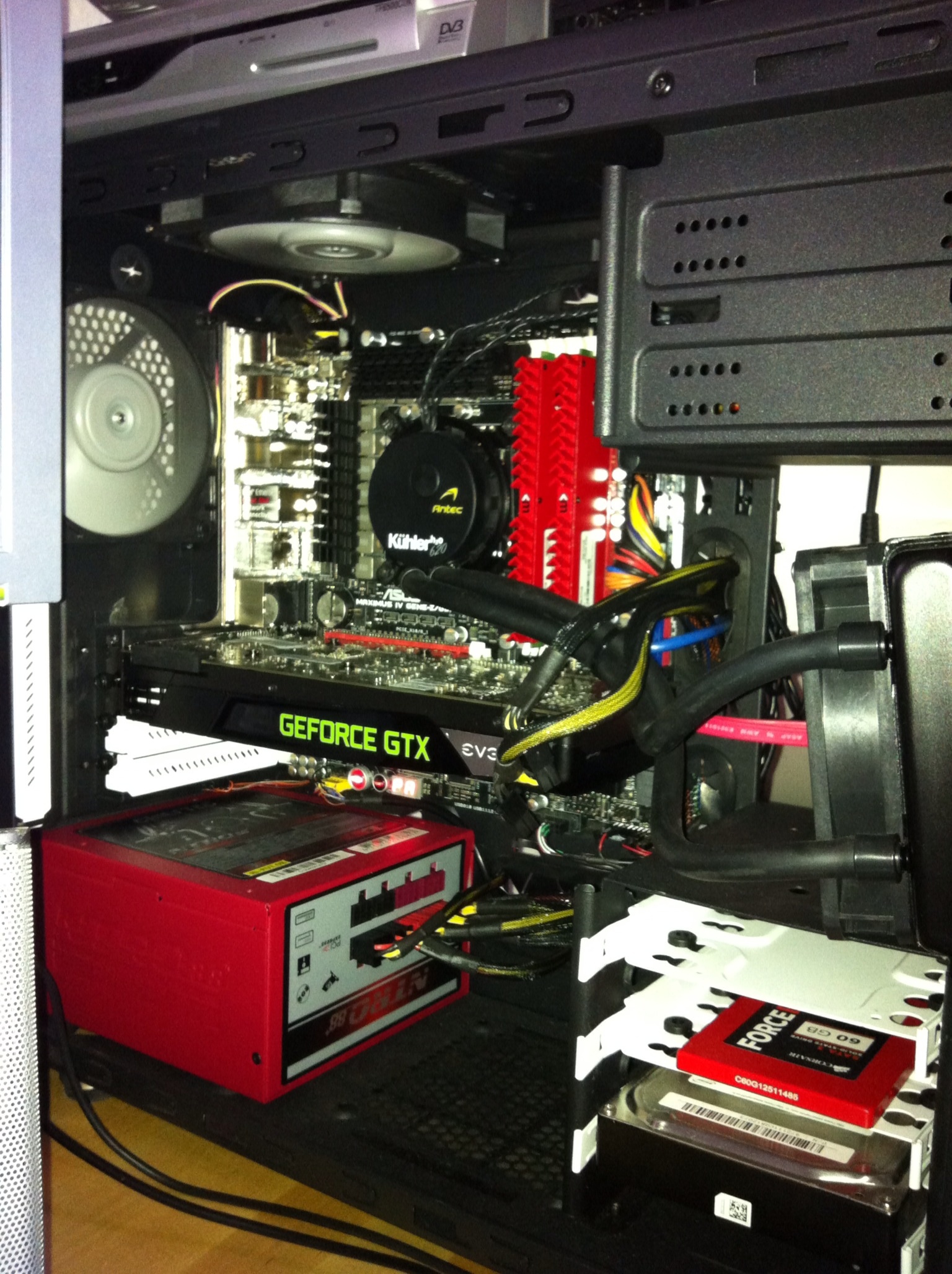

Hierna de antec 620 clc geinstalleerd op de gtx 670 en in de kast gezet met de overige hardware met het volgende resultaat.





Nog een overview van de hardware:
Intel Core i7 3820 Tray
Asus Rampage IV Gene
EVGA GeForce GTX 670 FTW
Fractal Design Define Mini
Samsung Spinpoint F1 HD103UJ, 1TB
Scythe Kaze Master Flat
Antec H2O 620
Aqua-Computer Aquastream XT USB 12V
Aqua-Computer Flow sensor mps flow 400, G1/4
2X Aqua-Computer Temperature sensor inline G1/4
EK Waterblocks EK-Multioption RES 150 Standard
EK Waterblocks EK-Supreme LTX CSQ- Copper - Plexi
Thermochill PA 120.2 (2x120mm)
Noiseblocker NB-BlackSilentPro PK 3, 140mm
7x Scythe Gentle Typhoon D1225C12B5AP-15 (1850 rpm)@900rpm (4 xGTAP @ 1850rpm bij volle belasting van 45min)
Corsair Force GT 60GB
