HULP nodig met FAN-splitter

CaptainMaus

New member
:icon_frown:pff ik heb jullie hulp nodig.

Ik heb voor mijn 6 cooler master Jetflo's een PWM splitter van swiftech.
Deze zit zonder de adapters (dus met PWM control) naar mijn Maximus VI Formula van Asus.
Ze draaien op 100%, wat een herrie. Ik kan de fans niet aanpassen in de software noch de BIOS, ze blijven op 100...
Volgens het moederbord heb ik op Chassis-fan1 PWM control, dus het zou moeten werken.

Wie kan me helpen?

Alvast bedankt


dopestuff

Moderator
Forumleiding
ik weet er niets van maar mag ik je wel waarschuwen dat je met 6 fans op maar 1 kanaal van je moederbord er bijna 30W overheen trekt (vind ik erg veel en misschien je mobo wel niet leuk) ;)


CaptainMaus

New member
Bedankt voor de reacties!
Bleek dat de Maximus VI Formula maar een PWM- kanaal heeft... De CPU. Die gebruik ik nu en nu werkt het!
dopestuff: Ik gebruik een 8-way PWM-splitter van swiftech ;)

Erg idioot dat er maar een aansluiting is voor PWM op een High-end mobo van ASUS.


k.3nny

Oldscool.
Pwm is in mijn ogen een beetje onderwaardeerd en ben het wel met je eens, mijn Gene-z 4 zit wel weer vol met pwm aansluitingen :p


CaptainMaus

New member
Tsja, de aansluitingen zijn er wel, maar die vierde pin is er dus alleen voor de sier bij :p

Waar in dit forum kan ik opscheppen met mijn watergekoelde pc?
4670k
GTX780 Poseidon
Maximus VI formula
2x EVO in raid-0

enzovoort :D


GeenIdee

Member
Ik heb hier ook nog een vraagje over. Hoeveel PWM fan's kun je aan elkaar koppelen? Net zo veel tot ik aan de maximale wattage zit wat die betreffende channel aan kan?


Ik heb nu de handleiding van dat moederbord voor me, en er zijn 8 fan aansluitingen:
CPU_FAN
CPU_OPT
CHA_FAN1
CHA_FAN2
CHA_FAN3
OPT_FAN1
OPT_FAN2
OPT_FAN3

Er staat bij dat de CPU_FAN en CHA_FAN connectors ondersteund worden door de asus fan xpert 2. Klopt het dan dat alle "OPT" fan connectors niet regelbaar zijn?

Ook staat er: "The CPU_FAN" connector supports the CPU fan of maximum 1A (12W) fan power.
Maar over de andere word niks gezegd, kan ik aan nemen dat de andere ook 12W kunnen hebben?


CaptainMaus

New member
Ik ben er achter gekomen dat de meeste asus mobo's maar één PWM kanaal hebben, de CPU FAN. De anderen worden wel ondersteund in fan xpert, maar als je een splitter eraan hangt, dan herkent hij het niet. Hopelijk heeft djt je geholpen.
Voor meer vragen, brand los.

Verstuurd vanaf de skivakantie in tsjechië, dus excuus voor mijn snelle Nederlands.


Sw333t

I Love my NUC
@Geenidee: http://rog.asus.com/forum/showthread.php?22976-Rampage-IV-OPT_FAN1-header-cannot-control-fan-speed ;).

Over het algemeen ondersteunen elke header nu tegenwoordig 1A per header.

Over hoeveel fans je aan elkaar kunt knopen: Dit hangt sterk af van de gebruikte fan. Maar ze kunnen aan elkaar gemonteerd worden, er mag echter maar 1x een rpm signaal naar je moederbord gaan anders wordt deze gek van de onderlinge afwijkingen die er kunnen zijn tussen de fans.

Met die Swiftech fan splitter kan je gewoon ook 8 fans aansluiten, deze splitter krijgt zijn stroom van een molex connector en belast dus de fan header op het moederbord niet.


GeenIdee

Member
@sweet, dat gaat over een ander bord.

Maar betreft de splitter, wat je dus zou moeten doen is van alle extra fans het snelheidssignaal door knippen zodat ie die maar van 1 door krijgt.

En zou dat in het geval van maus de reden kunnen zijn waardoor hij niet herkend word?


Sw333t

I Love my NUC
Kan ik zo'n fan splitter van swiftech daisychainen?
Ja, met een omweg wel.

@sweet, dat gaat over een ander bord.

Maar betreft de splitter, wat je dus zou moeten doen is van alle extra fans het snelheidssignaal door knippen zodat ie die maar van 1 door krijgt.

En zou dat in het geval van maus de reden kunnen zijn waardoor hij niet herkend word?
Ik zag bij jou geen type mobo staan, vandaar dat ik enkel op OPT_FAN1 gezocht had.

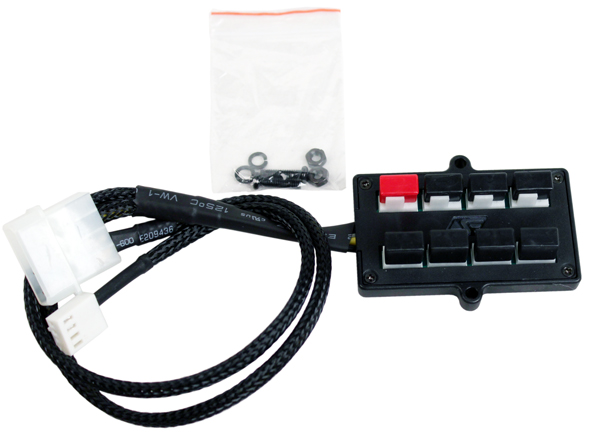

Nee, bij die splitter van Swiftech hoef je niets door te knippen. Alleen bij de aansluiting met de rode afdekking (zie plaatje) wordt het rpm gedeelte doorgegeven, de overige niet.


CaptainMaus

New member
Awesome! Nu snap ik het! Ik dacht dat zo'n splitter het pwm signaal naar alle fan stuurde, omdat ze allemaal op dezelfde snelheid draaien. Top!


GeenIdee

Member
Ik wil nog een keer terug komen op dit verhaal. Die box van swiftech vind ik wat lomp, als alles gaat zoals ik wil wil ik 2 x 4 fan's aan sturen en 2x 2 fans.

Ik zag dat EKWB ook een splitter heeft, en hoewel het niet concreet beschreven staat maak ik op uit de de afbeelding in de PDF (zie link) dat er slechts 1 snelheids signaal naar de mobo gaat (gele draad).

http://www.ekwb.com/shop/EK-PSS/EK-PSS-3831109867808.pdf

Als ik het verhaal goed begrepen heb hier, dan zou deze kabel ook probleemloos moeten werken toch?
