Corsair Obsedian 1000D

Tath

Well-known member
We gaan de Coolermaster 1000S van beneden vervangen voor de Corsair Obsidian Obsidian1000D.
Van Aircooled naar watercooled.

Case: Corsair Obsidian 1000D;
extra tray: Corsair double 480 tray 1x:
MB: Asus Rampage 6 Extreme Omega;
MB WB: Bitspower Full Covered Water Block for ROG Rampage VI Extreme Encore/Omega BP-MB1397;
CPU: Intel i9 - 7980XE;
CPU WB: EK-Quantum Velocity RGB- Full Nickel;
Mem: Corsair Dominator Platinum 32GB 4 x 8 2666Mhz;
PSU: Corsair Platinum 1500i;
Data: Samsung 1TB 970 Evo Plus;
Data: Samsung 2TB 970 Evo Plus;
pompen: Aquacomputer D5 next 41118 2x;
Pompplate: Aquacomputer (op nalevering 4 weken);
Deksel res: Aquacomputer multi port top;
reservoirs: Aquacomputer Ultitube 200 Pro 34096 2x;
res add: Aquacomputer Leakshield 2 x 34137;
Radiatoren: Hardware Labs Black Ice Nemesis 360GTX HWL-R127 2x;
Radiatoren: Hardware Labs Black Ice Nemesis 480GTR HWL-R120 2x;
Fans pull: Noiseblocker NB-eLoop B12-PS Black 16 x;
Fans Push: Lian Li UNI AL120 LULI-024 6 x pack off 3;
Fan splitters : Aquacomputer Splitty9 53231 4x;
Controller: Aquacomputer Octo Controller 53286 1x;
USB Hub: Aquacomputer Hubby7 53230 1x
DeWire : Relay 480 4 x;
Multi Top: Aquacomputer 34133 2x;
Pomp Bracket: D5 Next 34111 2x;
Relay 480 Dewire relay 480 4 x DEW-480-30;

Laatst bewerkt:

Tath

Well-known member
Het pakje is binnen.
Dat is even schrikken, Jeetje wat een zware doos.
He he hij staat boven (moet later weer naar beneden ).

Even uitpakken om te zien of alles de reis overleefd heeft.

Maar even een plaat gepakt uit de schuur als werkblad.


Eerste indruk "GROOT" .
Stevige kast en aan beide kanten een tempered glass deur. Dat is wel lekker.
Het nadeel is dat je eigenlijk RGB fans moet nemen om alles zichtbaar te maken.
Maar goed we gaan het zien.


Tath

Well-known member
Ik ben lid geworden van de club van de grote jongens "CorsairCaseClub".
Na het doorkruisen van diverse builds ben ik erachter dat deze build ook nog wel wat tijd in beslag gaat nemen.
Als ik de Caselabs TH-10 bekijk denk ik dat ik een soort gelijk systeem ga bouwen dus meerdere radiatoren.
Ik had al wat filmpjes bekeken van de 1000D en zag dat ze daar 4 radiatoren ingebouwd hadden.
Nu ik mijn case aan het bekijken ben kom ik erachter dat er bovenin maar een tray zit voor een radiator.
Gelukkig heb ik bij het bestellen van de case al een tray extra besteld.

Deze gaan we dan maar even inbouwen.
Ha ha het is net IKEA

Ik trek de tray naar voren als een lade die aan 2 kanten met 2 schroeven vastgeschroefd zit aan de geleiders.
Hoppa eruit.
Nu kijken of de andere tray ook past.


Op de foto past het.
Nee hij past maar er komen bovenin wel 2 x 360 i.p.v. 480 omdat dit eenmaal beter uitkomt.



Tath

Well-known member
No HDD cage.
Je moet een beetje met de tijd meegaan dus gebruiken M.2 ssd's. De snelheid is flink hoger.
Ik moest net even een paar mappen overzetten van de ene M2 naar de andere M.2 de snelheid ging over de 1GB per seconde.
Pffff gisteren wat over gezet van een Samsung 500GB maar dat ging Re.... erg langzaam 50mbs.

De HDD cage gaat er dus uit en geeft extra ruimte voor de 2 Ultitube 200 Pro reservoirs van AquaComputer.
De 2 D5 next pompen had ik al binnen.

Zo nu even kijken hoe we met zo weinig schade de cage eruit krijgen.
6 popnagels aan de achterkant.
Even de schroefmachine met een m3 boortje en voorzichtig de popnagels eruit geboord.
Helaas komt de cage niet helemaal los "ik denk dat aan de onderkant nog een paar popnagels zitten".

De Case maar even op zijn kant leggen zodat we de bodemplaat los kunnen halen.

De bovenste 3 popnagels boven de verticale ventilatiegaten moeten er nog even uit.

Zo die zijn er ook uit. net als de Cage.
Nu de bodemplaat weer terugschroeven.
Nog even de restanten van de popnagels eruit halen.

Ik heb het al uitgemeten waar de reservoirs en de pompen komen. Boven de 140mm fan. Ik wil een frame frezen zodat er extra lucht afgezogen wordt straks.


Hoog zat voor de 2 Ultitube 200 reservoirs en de 2 D5 next pompen.

Ken net qua breedte.

Ze ogen klein maar zijn het niet. De Reservoirs die ik in de Singularity Beast IV build heb zijn 80mm deze zijn 72mm.
We gaan nog even niet voor het nieuwe systeem omdat dat even niet gepland is.

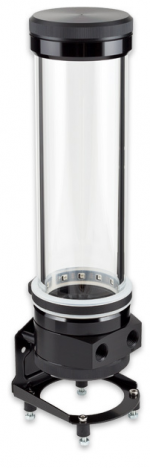

Ultitube 200 Pro.png


Bijlagen

  • 2.png
    87,9 KB · Weergaven: 1

Tath

Well-known member
Sinds Corrona loopt alles een beetje stroperig.

Er zijn grote verschillen bij shops (niet bij HIghFlow) Zo kan het zijn dat veel artikelen niet op voorraad zijn of dat er geen personeel is, ook de post heeft soms dagen nodig om de zending te verwerken.

Een voordeel bij HighFLow is:
- je kunt er alles bestellen "ook al hebben ze het niet in hun assortiment:;
- op voorraad is nog dezelfde dag verzonden;
- binnen 24 uur besteld en het pakje is binnen.
Dit is zeker een pluim waard.

Zo alweer een stukje van de puzzel is binnen.

Nu de build. ik ben erg picky wat er wel en niet in komt.
Ik lees alles wat er te krijgen is van reviews over hardware.

Zo even kijken waarom mijn andere zending nog niet verstuurd is (aquacomputer).


Tath

Well-known member
Ik doe iedere maand wat aankopen voor de build. Dan doet het geen pijn ha ha.
De 2 hwlabs GTX360 zijn binnen even kijken of ze gelijk passen of dat ik nog wat moet aanpassen. Helaas is het laatste het geval. Ze zijn een mm of 3 breder dan de beschikbare gaten in de double 480 tray. Dan maar aanpassen denk ik. Ahum ....... ja het opstaande randje eraf aan de achterkant en de schroefgaten 2 mm opschuiven/vijlen.
Ik heb de opstaande rand verwijderd en de schroefgaten in de tray wat aangepast. Kijken of het past. Na wat jongleer en googelwerk zit de tray weer in de slede geschroefd. Ut past "me verry happy".








Tath

Well-known member
Zo lazy sunday! Al vroeg op om de verhuisbus terug te brengen naar de verhuurbedrijf. 2 Dagen bezig geweest om mijn dochter te verhuizen.
Nu eindelijk even wat tijd voor mijn eigen project. :p

De NB-e-Loop B12-PS liggen al even op de glasplaat van mijn desk. Ahum eerst maar even de Black Ice Nemesis 360GTX radiatoren flushen.
Klusje van 15 minuten. O die zijn reuze schoon van binnen. Ik heb ze wel een slechter gezien van binnen. Zo nu de tray uit de case schroeven en de eerste rij fans monteren. Ik monteer alleen de eerste rij omdat ik wil weten hoelang mijn fan extension kabels moeten zijn strak.

Auw verkeerde volgorde nu krijg ik de schroeven van de laatste fan niet geplaatst.
Dus eerst de laatste fan en dan pas de andere 3 fans met de radiator.


Ik heb alleen de onderste rij schroeven vastgezet omdat ik nog de connectors boven de schroeven uit moet trekken voordat ik de bovenste rij schroeven kan plaatsen. Zo nu eerst de tray op zijn kant.


Zo nu hoef ik niet te graven waar de fan connectors gebleven zijn.



Nu de tray weer even terugplaatsen. En met de tray geheel uitgetrokken kan ik makkelijker de lengte van mijn fan extension kabels bepalen.


Zo nu de eerste Splitty9 aan de achterkant monteren als eindpunt.

De bovenste rij fans worden non RGB fans de onderste worden de Lian Li AL120. Zijn besteld bij HighFlow maar komen eraan.

Tussen de 2 rijen fans zit een ruimte van ongeveer 12mm. Genoeg om de extension kabels door te voeren.


Nog even kijken hoe het eruit gaat zien als ik de tray terug duw in de case.


Straks nog even kijken naar de ruimte voor de fans van de achterwand.


Tath

Well-known member
Komt er.
Systeem beneden is aan vervanging toe. Gezien mn beperkte tijd moet ik keuze maken wat het snelste klaar is. Corrona en backorders geven extra vertraging. Soms zit het niet mee. Als je denkt dat ik opgeef dan vergis je je. ☺


Tath

Well-known member
Zo vandaag een start gemaakt voor de extension cables van de eerste laag van 8 fans.
Ik zat nog even te kijken naar de plaats van de Splitty9 die ik gisteren geplaats had.
Ik denk dat de extension kabels veel korter kunnen als ik de Splitty9 dichterbij de fans plaats. En dat ga ik ook doen.

Verder 2 schroeven uit de tray gehaald "nu kan ik de tray kantelen en kan ik makkelijker bij de kabels om eraan te werken. 20210803_152418.jpg


Tath

Well-known member
Zo ik heb de eerste rij extension kabels klaar.
Ik maak gebruik van de orginele bijgeleverde extension kabels. Ik kort ze in en sleeve ze met paracord.
Een omgekeerde tray is wel handig manier om aan de bekabeling te kunnen werken.
Zo nu eerst mijn zoon even wegbrengen voor zijn laatste corronaprik dan kunnen we weer verder met de build.


Zo we stoppen heel even.


Tath

Well-known member
Zo even een uurtje voor mezelf (voor de build).
De DeWire strips zijn binnen. Het was een tip van een vriend uit denemarken.
Super handig spul. "Change of plans". Fan extension kabels eruit en printplaten erin.

The package met wat zoethouders voor de kinderen.!


Zo de fan extension kabels eruit en de printplaat erin. Nog maar een kabel voor de 4 fans.



De Hardwarelabs GTX360 zijn eigenlijk te breed voor de tray maar dan pas ik de tray wat aan door de schroefgaten wat aan te passen.
De DeWire strip heeft een neopreen strip aan de achterkant en is voorzien van ds-tape.
De radiator loop schuin weg dus past de strip mooi op dat stuk.


Zoals jullie zien blijft er weinig ruimte over tussen de radiatoren.
De DeWire extensions passen goed bij de build.



Tath

Well-known member
Net weer terug uit Frankrijk.
Een pakketje is binnen. He he na 8 weken heb ik de 2 D5 Next pomp Brrackets binnen en de 2 Multi tops voor de Ultitube 200.


Ik schat dat dit beeld geld voor artikelen in vele branches.

In ieder geval kan ik weer wat doen.
Er moet wel een plaat gefreest worden om de 2 Brackets te kunnen monteren.
Zonder een custom plate wordt het boren in de plaat van de 1000D en dat wil ik niet.

Het moet dus een verstelbare bodem plaat worden. Een slede laat maar zeggen.



Ook de multi port top is binnen.
Ik dacht ik schroef eerst de fittingen erin zodat ik eerst kan zien of er nog wat van het tapewerk uitkomt maar dat valt tegen "niks" erg clean dus.




De gaten van de plaat van de 1000D komen niet overeen met de schroeven dus gaan we een customplaat frezen.
Eerst even nog wat maten nemen.

Laatst bewerkt:
