Ik zou in de eerte instantie geen buildlog bij houden van deze case. Echter continu vroegen vrienden hoe het er mee stond dus bleef ik foto's maken tot ik eigenlijk tot de conclusie kwam dat ik alle foto's had om een buildlog te maken.

!P.S. Alle foto's zijn dus wel met de telefoon dus excuus voor de kwaliteit van sommige!

Dus bij deze dan:

Het Idee

In de jaren 90 had je altijd van die mooie sunbeam kasten:


Tenminste het idee was mooi, maar de uitwerking liet altijd te wensen over...aangezien kabels nergens te verbergen zijn en zeker toen der tijd had je nog de mooie IDE kabels. Als dat het issue niet was dan hadden mensen te Kleuren ccfl's wel gevonden :icon_eek:

De herleving

Voor mij kwam de herleving toen parvum aankwam met hun kasten... Dus kastje besteld, hardware besteld en bouwen maar:












In de eerste instantie op lucht draaiende:




Uiteraard begon het water te kruipen waar het niet gaan kon...dus dan maar de eerste voorbereiding maken. aangezien die strix voor lucht heel goed werkt maar niet zo goed voor water die eerst maar vervangen:



Uiteraard dan ook maar de nodige tools:





de verbouwing

Eerst de harde schijf maar verplaatst naar een wat betere locatie:


En vervolgens maar wat gaan spelen met fittingen:




Aangezien ik nog aan het wachten was op een 2de levering met mn nieuwe resevoir ben ik gaan passen met een oud res wat ik nog had liggen:




vervolgens ook alvast wat eerste tubing:



De eerste tegenslag kwam bij het nieuwe resevoir... Deze bleek toch groter dan gedacht:


hierdoor paste de pomp er niet meer onder het resevoir met de huidige connectie, tijd om te gaan nadenken over een 2de oplossing.

Ondertussen kwam er een 2de tegenslag in de vorm van mn sleeving:




Dus terwijl ik aan het wachten was op een nieuwe bitspower oplevering en nieuwe sleeving levering dan maar een beetje spelen met andere punten.

Eerst de fan's maar een beetje opknappen:




En maar is kijken hoe ik kabels moest maken ( een redelijke eerste poging moet ik zeggen:







En de eerste routering door de kast maar proberen:




Dit was het idee:



en dan maar hopen dat het uiteindelijke resultaat ook netjes zou uitpakken ( eerste poging voor de pci-e )




Alleen om met de pin out van de voeding overeen te blijven komen heb je achterin soms vreemde issues:



Ook de fans maar gesleeved:




En poging 2 met de pomp:




En na wat vloeibare motivatie:



De rest van de sleeving afgemaakt:





En een finale oplossing voor de pomp:




En een eerste idee voor wat schaamteloze promotie:



Vervolgens de grote test...het vullen:





En na een nachtje draaien lek vrij verklaard:





Enige wat nu nog moet gebeuren is een eerste echte startup ( kabels zijn allemaal al getest dus zou goed moeten gaan ) en vervolgens nog de led strips plaatsen.


Slader

prof klikker
Ziet er super uit, maar wat overzichts/ final foto's zouden niet mis staan!

Wel een tweetal vraagjes:
Welke koelvloeistof is dat?

En hoe heb je alle kabels los gehad en ze vervolgens weer goed teruggezet in de connectoren nadat je ze gesleeved hebt?

-De final shots komen nog, nadat ik de led's er in heb gezet. :033:

-Vloeistof wat ik heb gebruikt is EK pastel white aangevult met Feser pure-water. Ik had ook voor een nano fluid kunnen gaan, maar heb tot nu toe nog geen issues gehad met water based fluids.

- De kabels heb ik allemaal zelf gemaakt. Ik heb de connectors kabels en sleeving allemaal besteld bij E22 en alles zelf gemaakt, om vervolgens te testen met de psu tester. De reden dat ik dat heb gedaan is zodat mocht er is een keer iets mis zijn met de voeding ik alle orginele kabels kan aanleveren aangezien veel leveranciers direct de warrenty voiden als ze zien dat er met de kabels is gespeeld ( wat begrijpelijk is :p )

Ten 2de de kabels van de voeding moesten toch op maat aangezien ik geen ruimte had om een overschot aan kabels te bergen en tevens geen plek heb om het te verbergen aangezien de case volledig doorzichtig is :033:

(Voor het verwijderen van de pins uit de connectors heb ik toevallig vanmorgen nog antwoord gegeven in een ander topic)


Slader

prof klikker
Ik zat al te denken waar al die witte fittingen terecht gingen komen :D
Prachtig gedaan!!!

Dank je, hier zijn inderdaad alle fittingen terecht gekomen, nu heeft het project tot nu toe wat langer geduurd dan in de eerste instantie verwacht. Hoopte in de eerste instantie hem klaar te hebben voor de kerst :033:

Mooi gedaan!!
Alleen vind ik die witte sleeve op die onderste 2 fans niet zo passen, die had ik persoonlijk gewoon zwart gedaan.
Mits de fan-blades wit waren, dan zou wit wel hebben gepast. Just my 2 cents.

Dank je. Ik zat zelf eerst ook te denken om die kabels zwart te maken, ik heb er zelf uiteindelijk voor gekozen dit niet te doen omdat ik eigenlijk zoveel mogelijk dezelfde kabels wou hebben. Aangezien ik de kabels toch niet kon verbergen wou ik ze dan als "feature" vol in beeld hebben. Dus dan ook bij de fan's


Slader

prof klikker
De afgelopen weken hadden we het helaas erg druk op het werk ( een goed teken zo schijnt het ) dus ben ik er vandaag eindelijk pas aan toe gekomen om de LED's in te bouwen en de kast echt af te maken.

Nu hebben ze default led profielen beschikbaar echter deze vond ik allemaal veel te groot dus uiteindelijk maar mn eigen profielen gemaakt met wat alluminium en een lading siliconen kit...en om het netjes te laten lijken een laagje verf uiteraard:



Vervolgens maak ik gebruik van een geniale kleine controller, de lightbox van blebox.



Na een lange dag kloten met led strips, heb ik dan eindelijk de final pics:

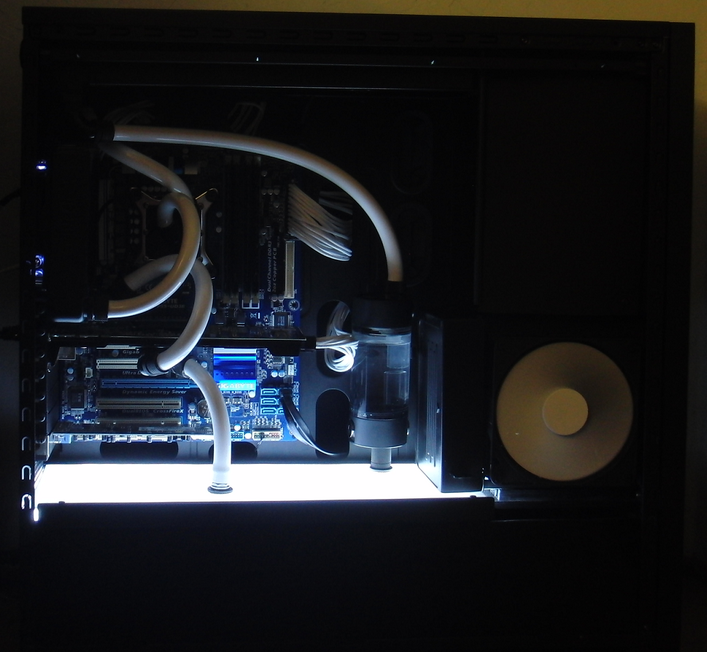

en uiteraard met led's aan (waarom heb ik andes zoveel tijd besteed aan die klere dingen:



deze kleur bevalt me ergens ook wel:




Van voren ziet het er ook wel appart uit:



De reden dat ik het niet aan de andere kant van het moederbord heb gehangen...dit was in de eerste instantie wel de planning...echter de ruimte is daar helaas 2mm te weinig om het netjes in de hoeken te verwerken voor de symmetry. Dan moest ik de hoek aanpassen en kreeg ik de leds vol in mn gezicht als ik aan het gamen ben...dus die optie is het niet geworden...buiten dat was het een ramp om de kabel van de achterkant netjes te laten lopen dus die nachtmerrie hoef ik nu niet meer op te lossen.
