Bitfenix ["Inspired by Nature"] Gamescom build

Ianovski

Junior Member
Bitfenix ["Inspired by Nature"]





Bitfenix, “Inspired by Nature”

Hierbij presenteer ik mijn allernieuwste project. In nauwe samenwerking met Michel van Bitfenix Benelux. Michel kwam naar mij toe met de vraag of ik hem kon helpen met een build gebaseerd op de Bitfenix Shadow. Een aanbod wat ik niet af kon slaan begrijpen jullie wel dus ik ging de uitdaging aan.

Even een snelle refresh wie ik ben en wat is Ianovski Designs? Meeste mensen kennen me wel van de mods die je hieronder ziet staan. Ianovski Designs is mijn zogenaamde "bedrijfje". Het is niet een echt bedrijf maar naast casemodder ben ik ook animator. Als je het leuk vind wat werk van me te zien, kijk dan op: Ian van der Mijn of https://www.facebook.com/ianovskidesigns?ref=hl



Zo, genoeg van dat! Het duurde niet lang voordat het eerste pakketje binnen kwam. Nadat ik een review had geschreven van de Bitfenix Shadow, pakte ik mijn Dremel en begon met snijden, zoals ik het meestal die, freestyle! Michel gaf mij één eis aan de case, hij moest voorzien zijn van hout. Ik denk dat hij mijn Kyubu casemod tegen was gekomen haha!

Maar goed. Voordat Michel naar mij toe kwam had ik al plannen voor een casemod. Hij wilde hout, ik wilde ook een paar dingen. Dus waarom niet een combinatie van beide? Volgend op zijn hout eis kwam ik met een thema voor de build, "Inspired by Nature". Aangezien de natuur een van mijn grootste bronnen van inspiratie is moet dit thema geen probleem zijn voor mij. Niets heeft meer schoonheid dan de natuur, de prachtige vormen en kleuren die het heeft zijn perfect. Dus dat is wat ik met deze mod wil gaan doen, een perfecte match maken tussen materialen en kleuren.

Na de eerste paar schetsen en plannen gemaakt te hebben ging in op naar de bouwmarkt, met het plan om wat hout te komen. Maar wat kwam ik tegen in de bouwmarkt? Juist, bamboe.. En hoe toevallig dat ik nou juist zo veel hou van bamboe. Dus ik kocht het, niet wetende wat ik er mee wilde gaan doen maar aangezien ik er van houd om een beetje te freestylen ging ik er vanuit dat ik wel op een idee zou komen. En dat deed ik, zoals jullie zometeen zullen zien in de foto's.

Dus even een kort overzicht van mijn eerste ideeën.
  • Bitfenix Shadow
  • Hout
  • Bamboe
  • 45 graden moederbord

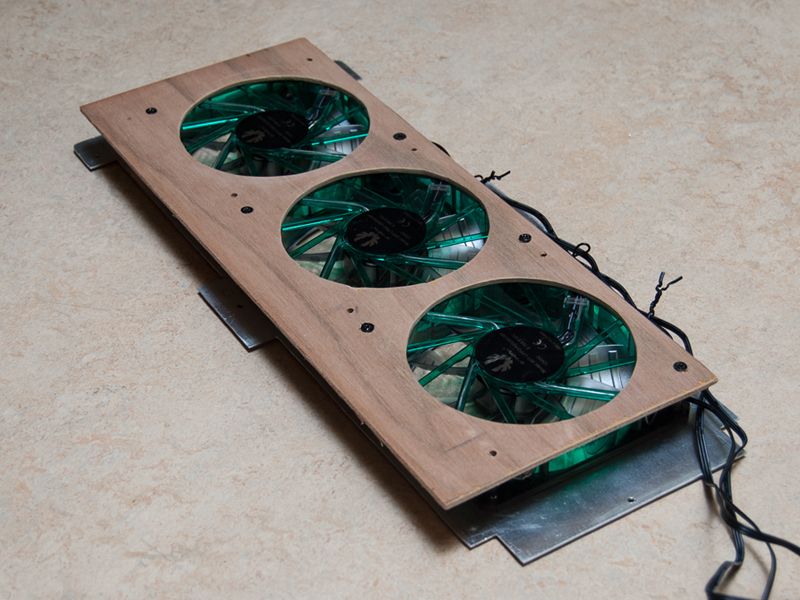

  • Meerder fans in de voorkant

Met deze ideeën in mijn hoofd ben ik begonnen met werken aan de kast, met de volgende foto's als resultaat dus zo ver. De foto's zijn misschien al een beetje ver in het process maar soms vergeet ik wel eens om foto's te maken. Oh en ik wil jullie graag voorzien van goede foto's. Mijn fotografie skills zijn nog niet optimaal maar ik werk er aan. Dus wat feedback op mijn foto's is ook welkom!

Goed, genoeg gepraat, door naar de foto's. En wie houdt er nou niet van veel foto's?

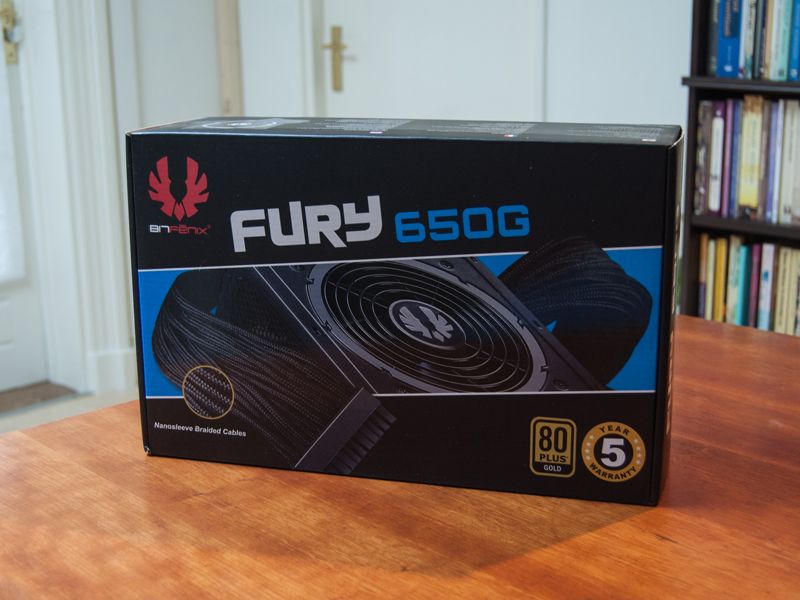

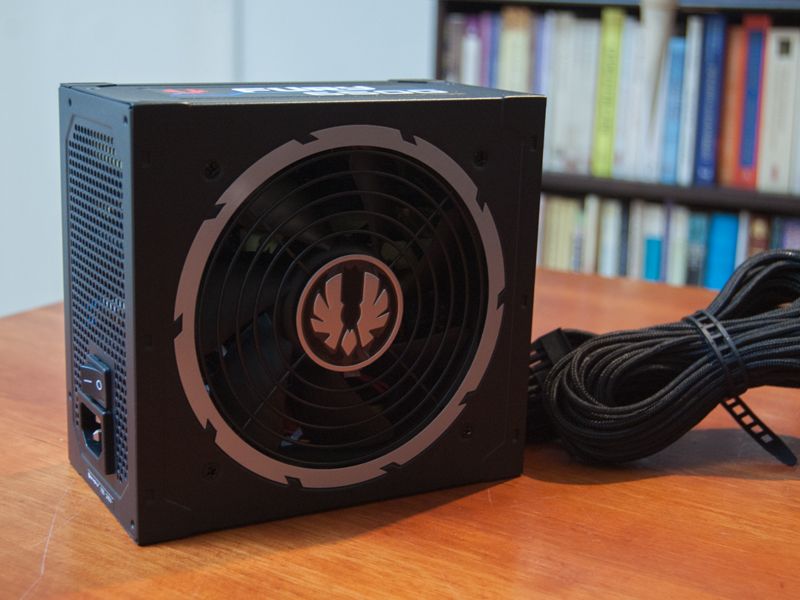

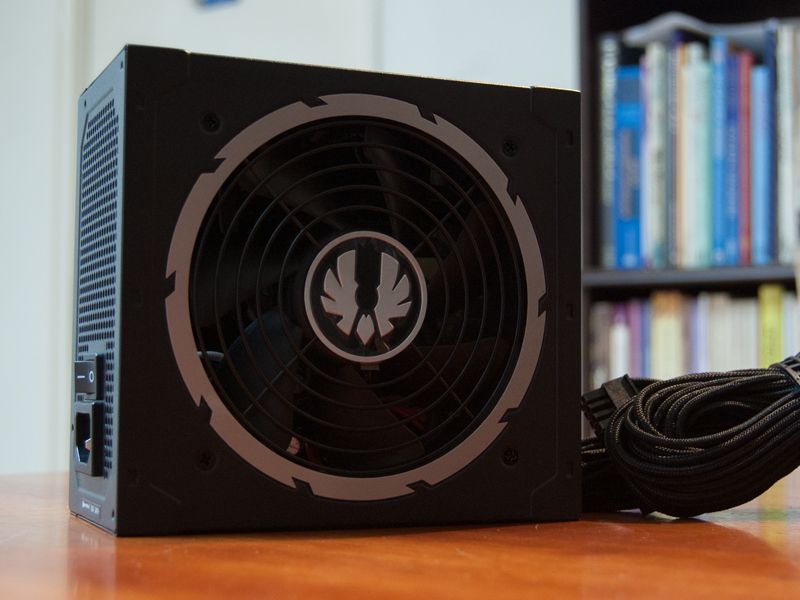

Als eerste heb ik meer van Michel gekregen dan alleen een kast. Hij heeft mij ook een van de nieuwe Bitfenix voedingen gestuurd. En ik moet zeggen, een heel mooi ding! Vooral de pre-sleeved kabels zien er goed uit!

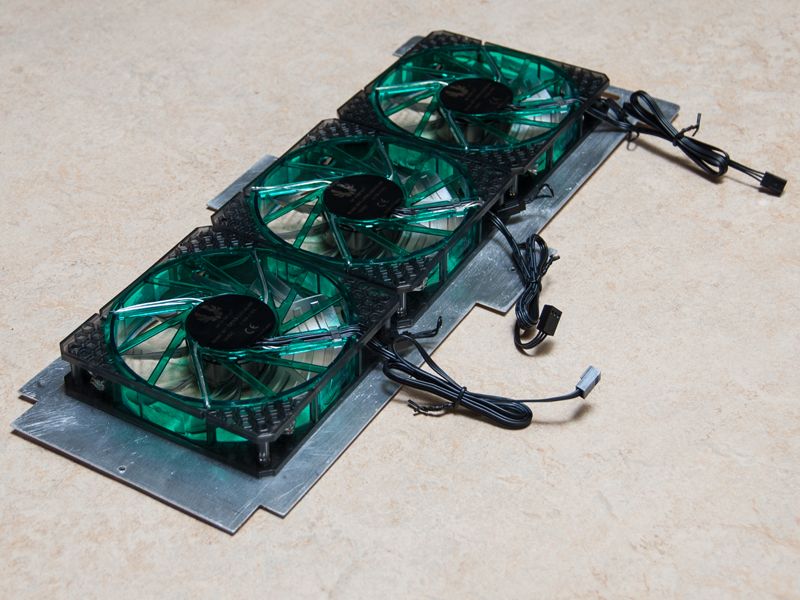

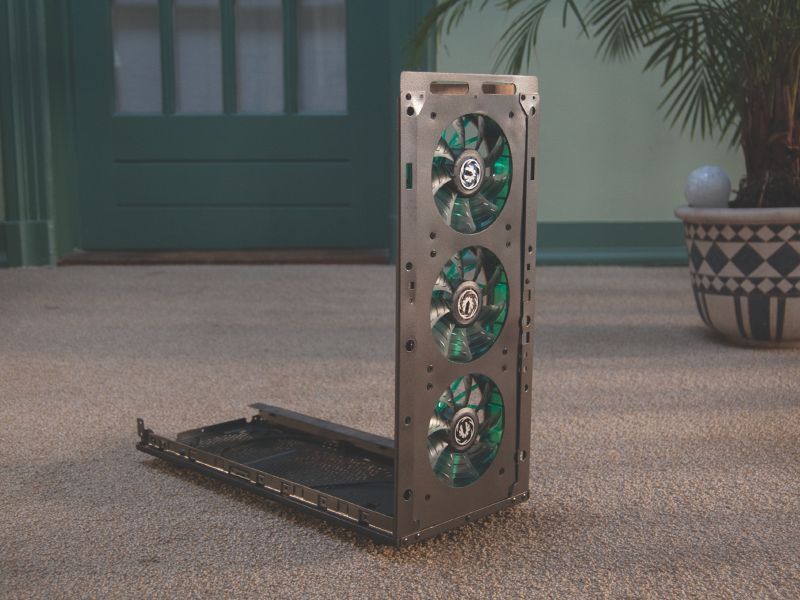

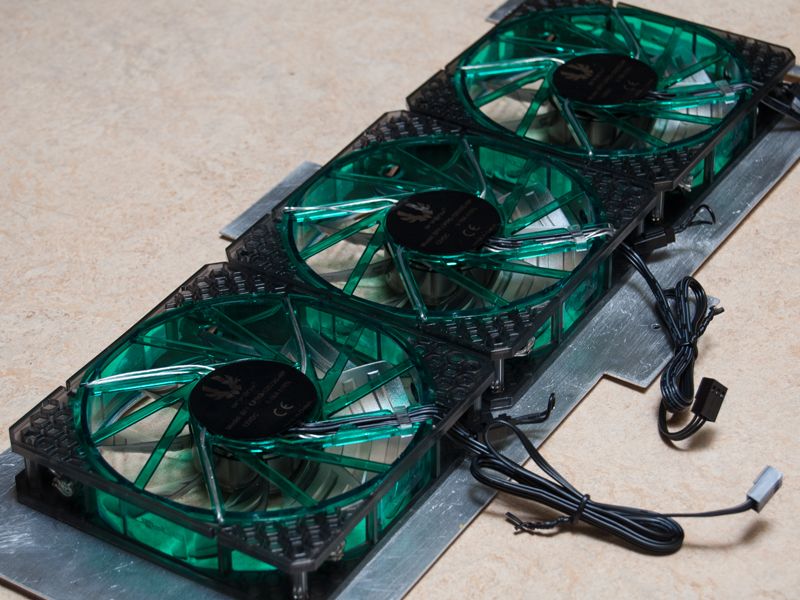

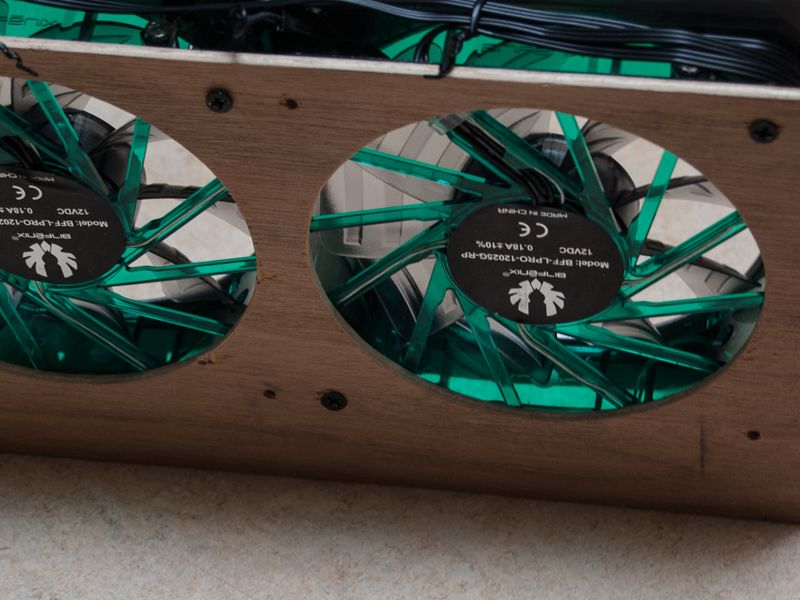

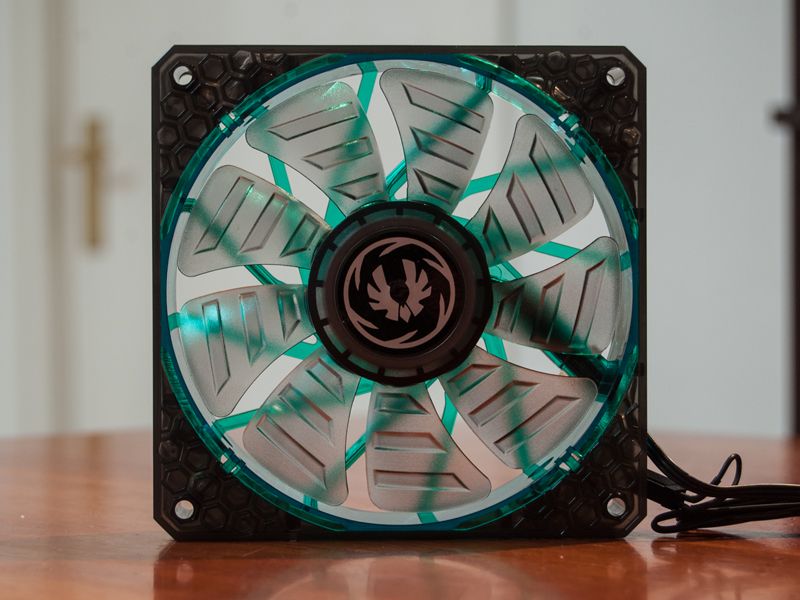

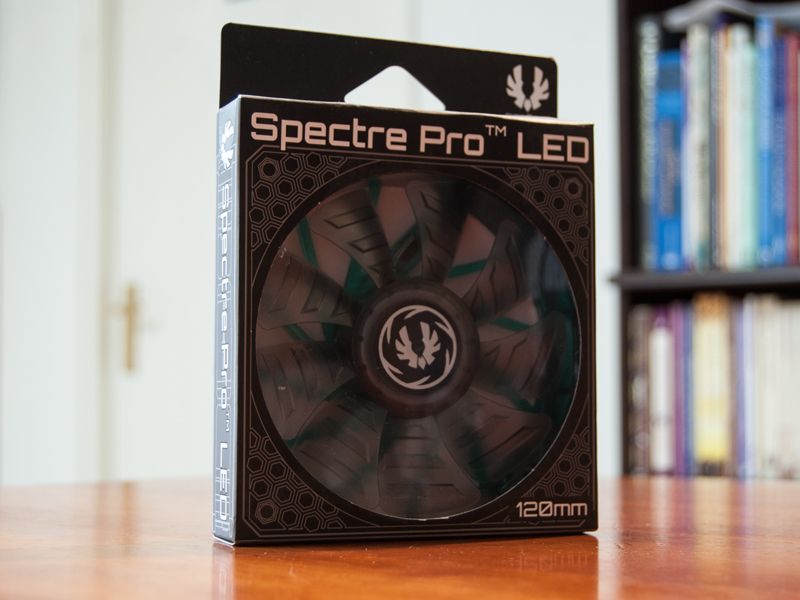

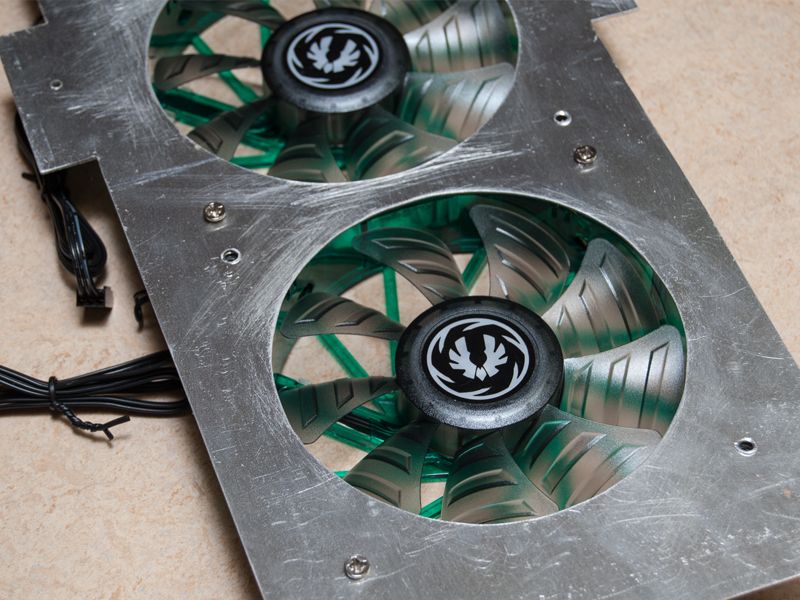

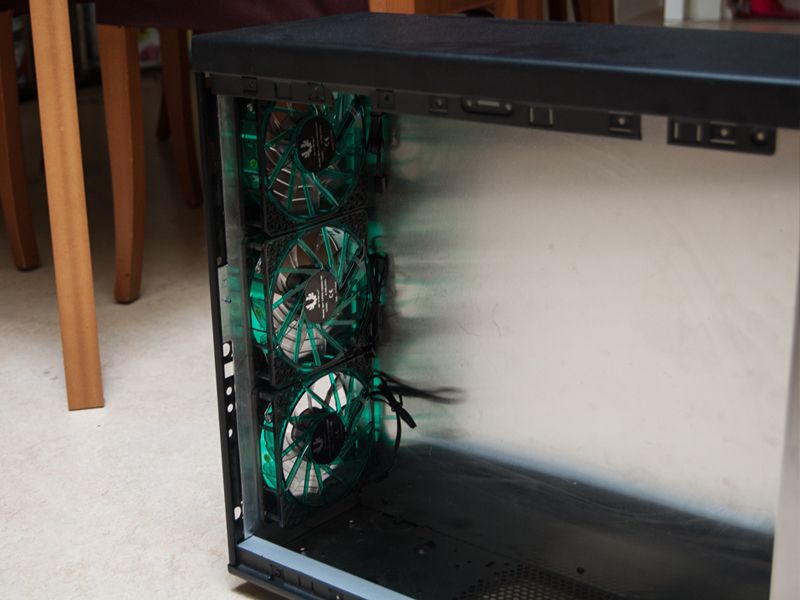

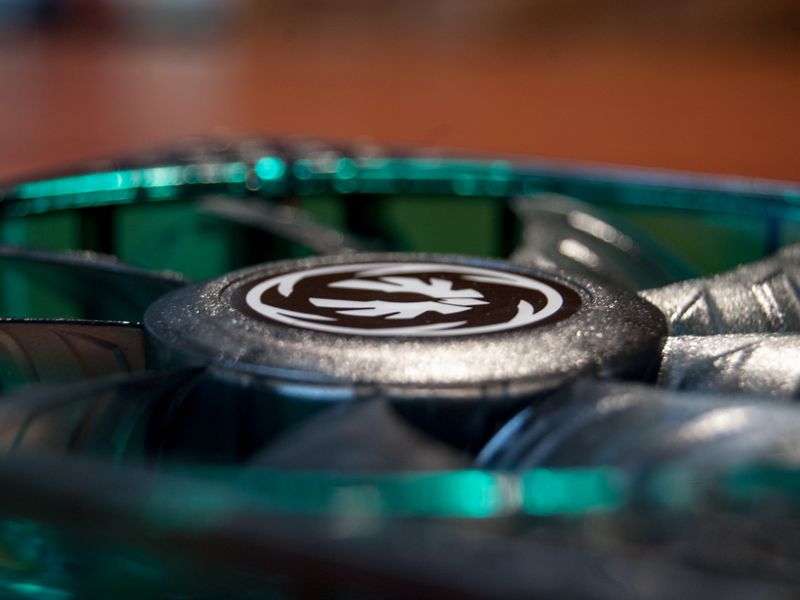

Hij heeft mij ook een paar Bitfenix fans opgestuurd. De kleurkeuze was aan hem en het is groen geworden. Een perfecte match voor Mother nature!

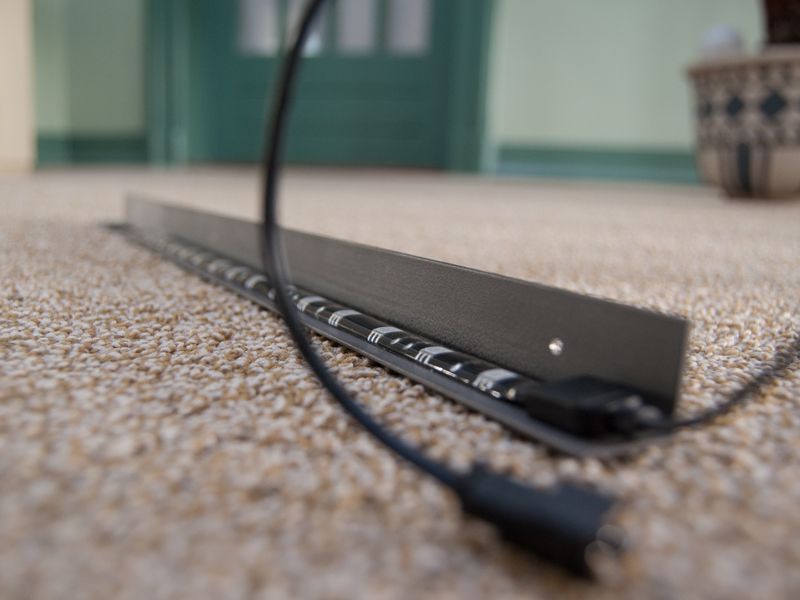

En naast dat alles heb ik ook pre-sleeved, groene SATA kabels en groene LED's gekregen. Nogmaals dank aan Michel van Bitfenix Benelux!

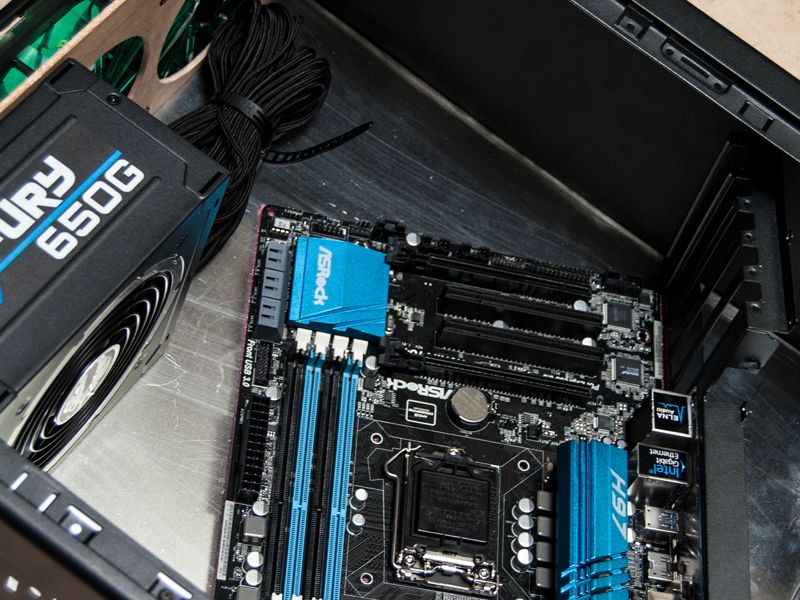

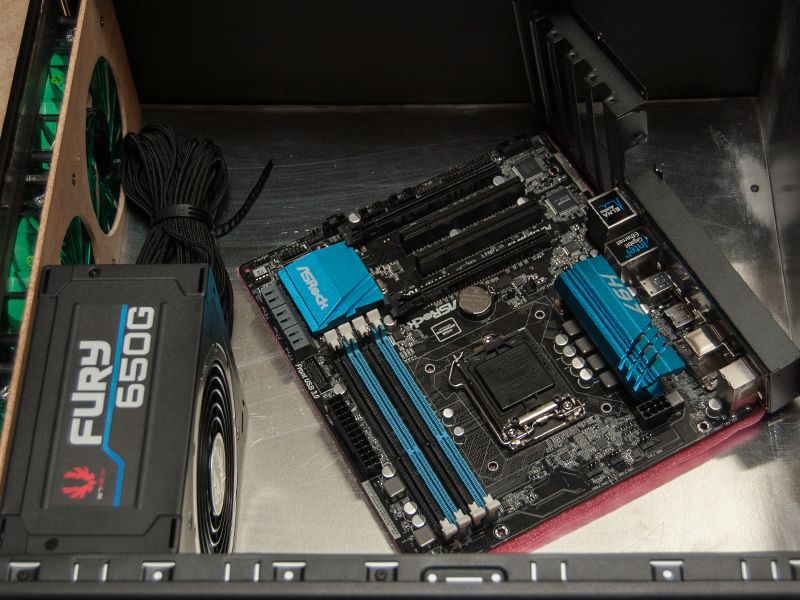

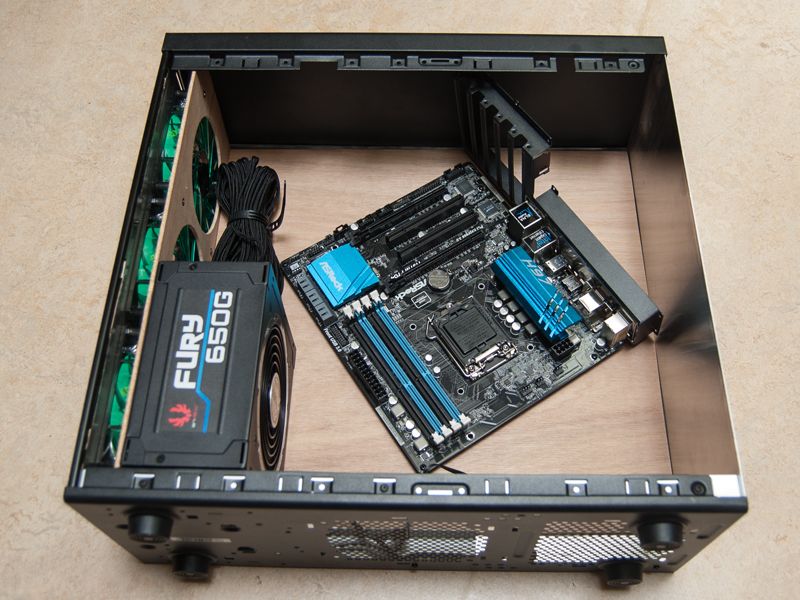

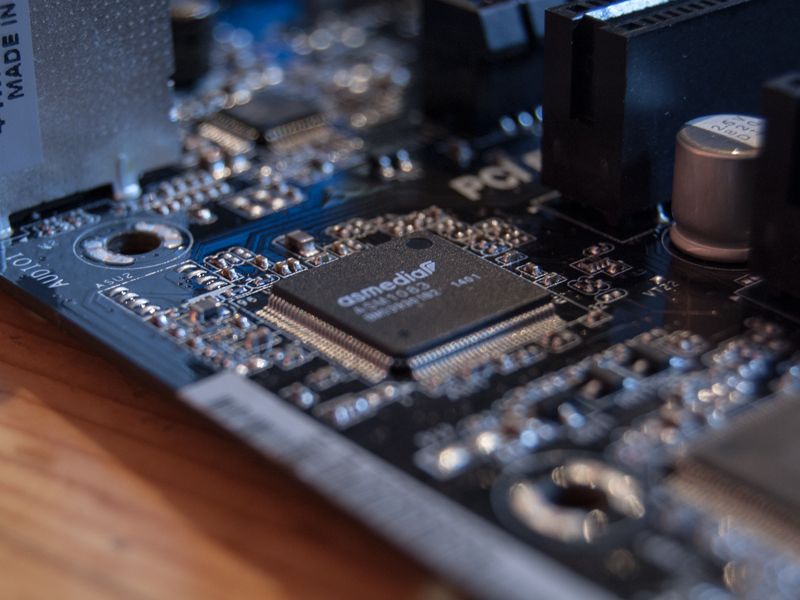

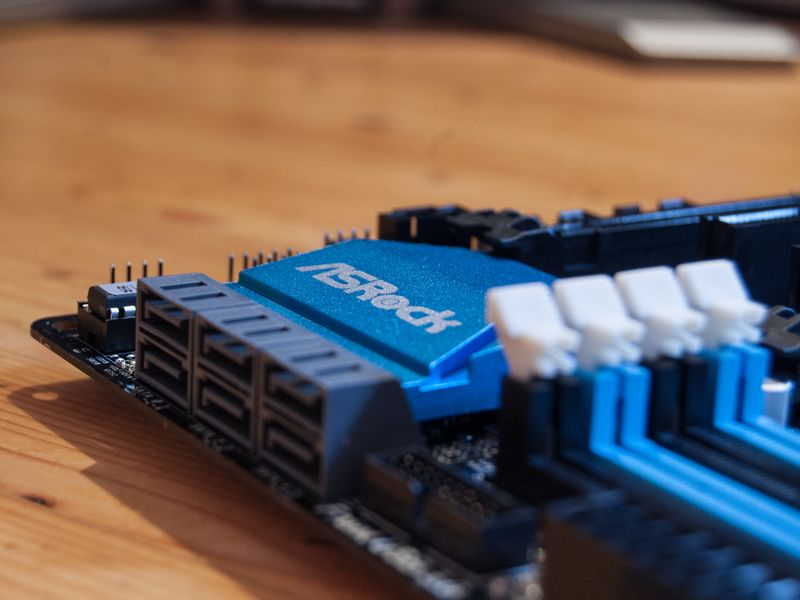

Dus, naast dat moois, het moederbord. Dat moest er een zijn van een klein formaat omdat deze 45 graden gedraaid gaat zijn. Gelukkig kon AsRock ons daar te hulp schieten met een prachtig Micro-ATX bordje. De kleur is blauw, maar niet voor lang! >:)









Voor dit moederbord wil ik graag Peter van AsRock bedanken!

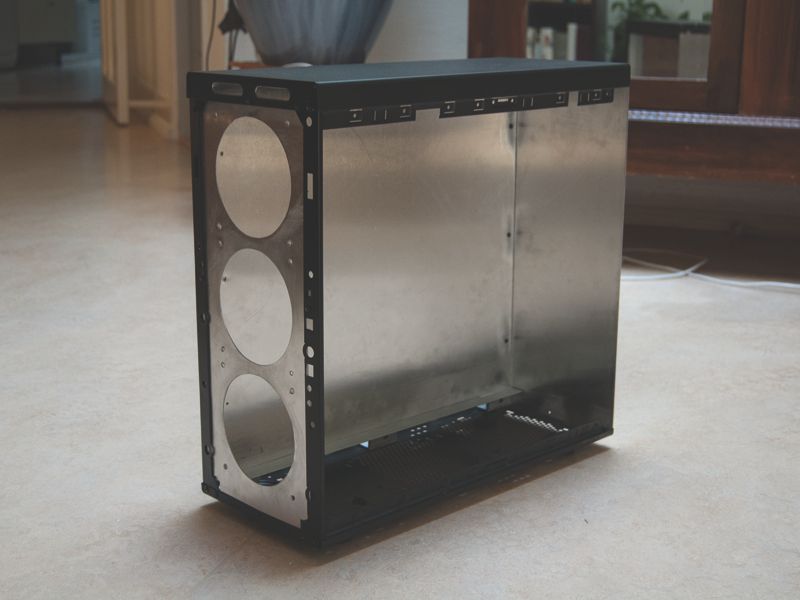

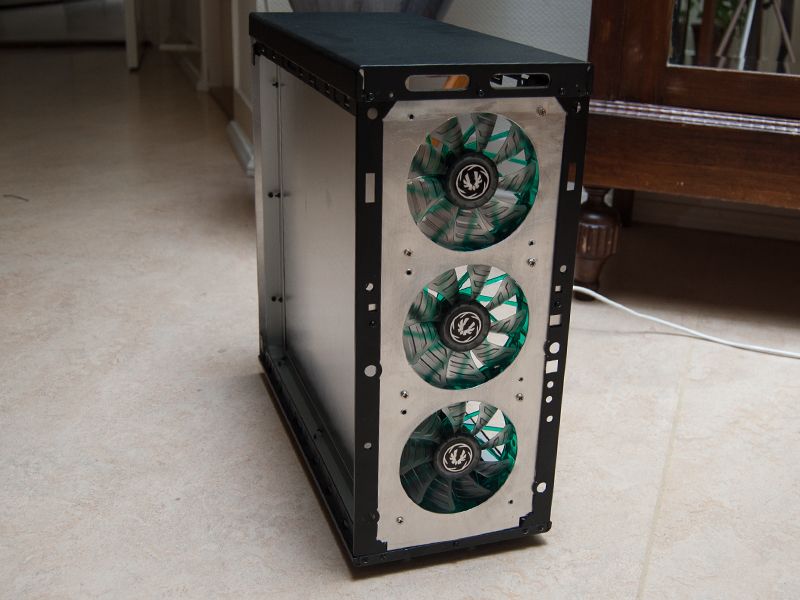

Oke genoeg met de hardware, door naar het modden. Zoals ik al gezegd heb, ben ik vrij losjes en freestylend gestart met de bouw en had ik niet altijd een camera bij de hand. Maar ik start met idee #1, meerdere fans aan de voorkant. Hiervoor was een bracket nodig. Aangezien ik maximaal drie fans aan de voorkant kwijt kon, zijn het er dus drie geworden.









Perfect fit!

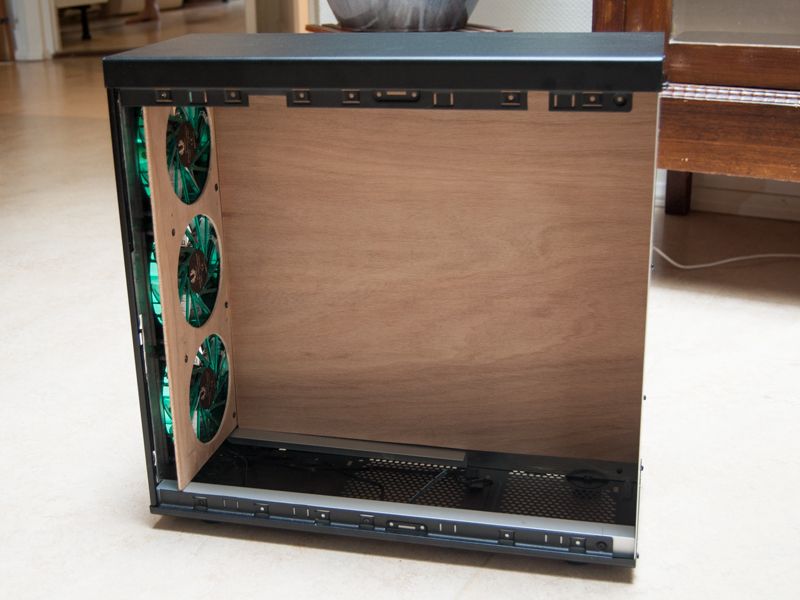

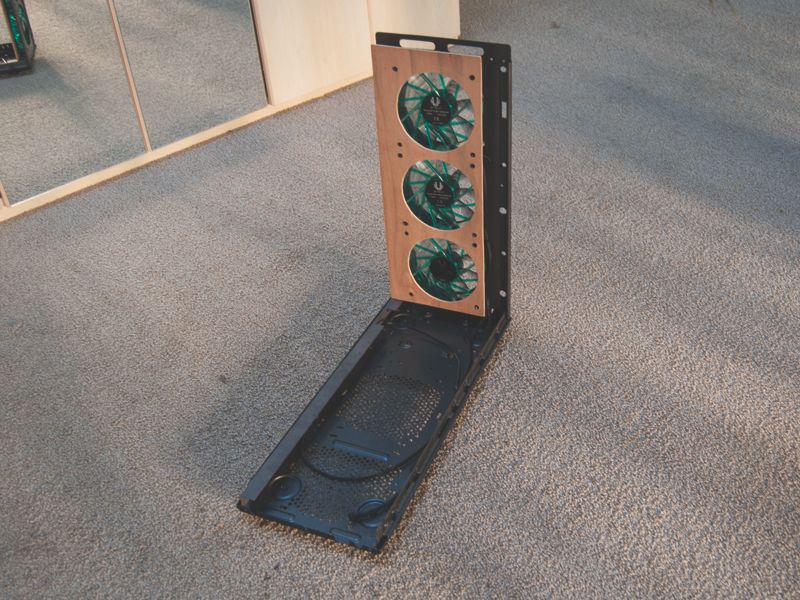

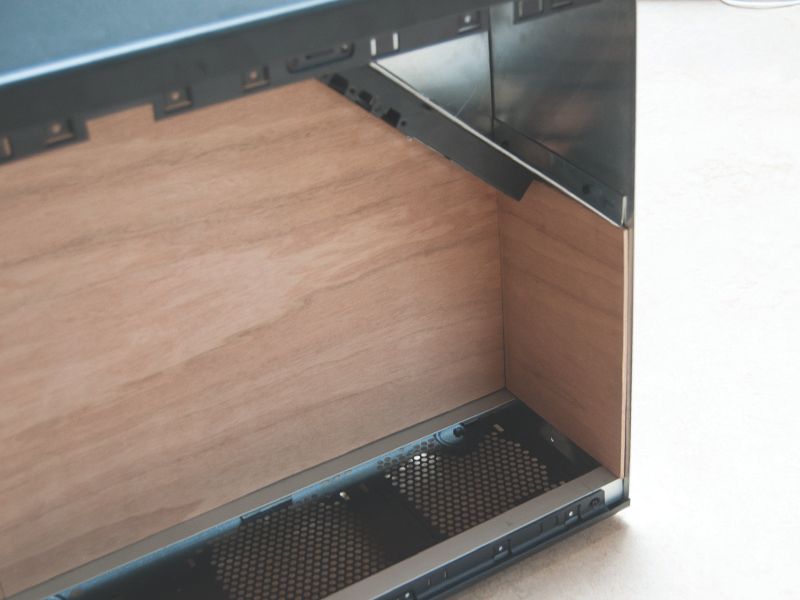

En door naar wat meer natuur, hout!

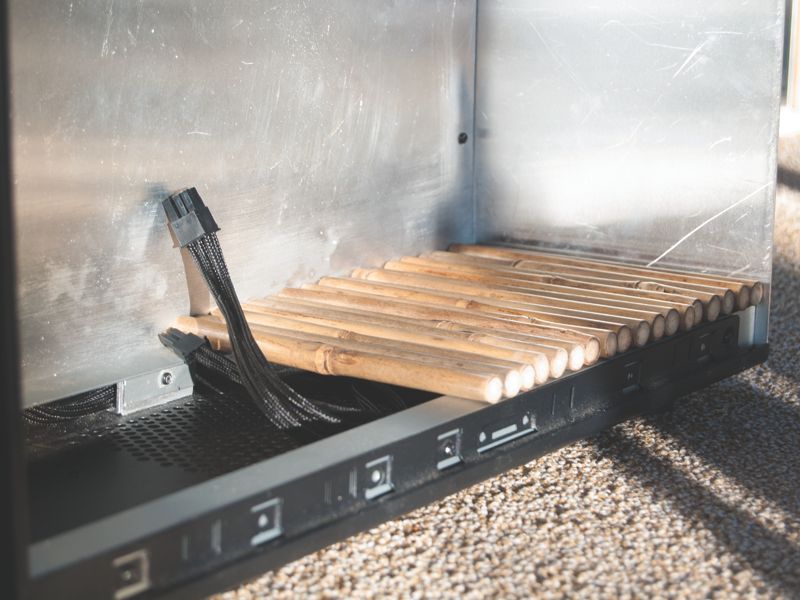

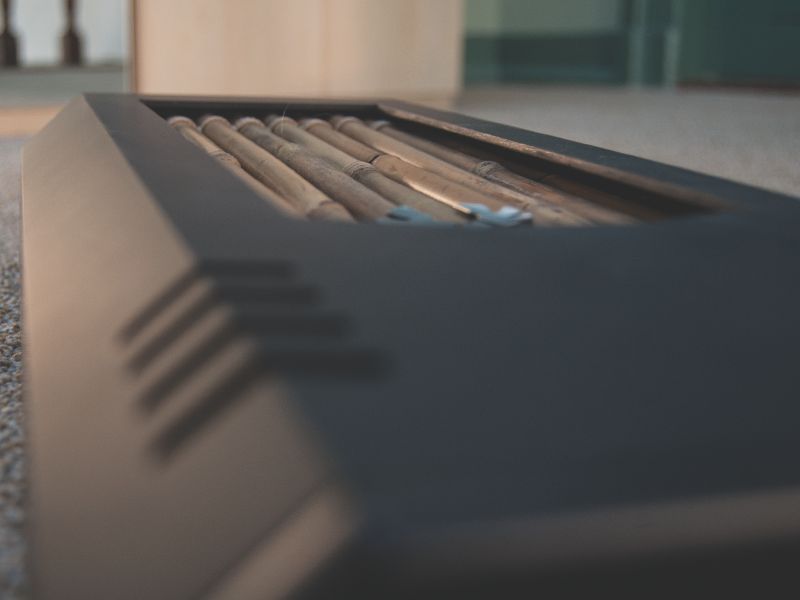

Oh, en had ik al gezegd dat ik van bamboe hou? Het idee is dus om de bodem te vullen met bamboe wat gevlochten gaat worden met mooi touw. Hier komen dan LED's onder zodat het licht door de spleten omhoog kan komen. Nog niet helemaal af maar hier een preview.





En ouuuuh, wat is dit?? Meer van dat in de volgende update muahaha! >:)



Dus, ik zit nog met het volgende na deze grote update. Het aluminium.. Zou ik dit blank laten en opschuren? Zodat het brushed is? Of zou ik het zwart maken? Laat maar weten wat jullie het beste bij de bouw en het thema vinden passen. 1+1=3 dus jullie mening telt absoluut!

Bedankt voor de aandacht, tijd en who knows what!

Adios!

Laatst bewerkt:

Ianovski

Junior Member




Update

Niet een hele grote update, maar wel leuk! Ik ben begonnen aan het houten gedeelte van de plaat waar het moederbord op komt. Ik wil met deze houten plaat nog wat leuks doen, denk aan uitzagen. Ik wil iets uit het hout zagen waardoor het aluminium erachter weer zichtbaar wordt. Iets kleins, iets groots, het maakt niet uit maar tot op heden heb ik wel wat ideeën maar nog geen IDEE. Als je begrijpt wat ik snap.

Goed, verder zijn de frontpanel en fans opgestuurd naar mijn sleeving held Tim aka Hukkel. Deze worden voorzien van mooie zwarte sleeve zodat de kabels netjes en onopvallend weggewerkt kunnen worden uiteindelijk. Ik heb besloten om voor het overige aluminium te kijken wat mooier is, zwart of gebrushed. Dit lijken mij toch de twee mooiste oplossingen en hiermee hou ik het aantal verschillende materialen toch een beetje in de hand.

Hier dan de foto’s die iedereen natuurlijk wil zien!

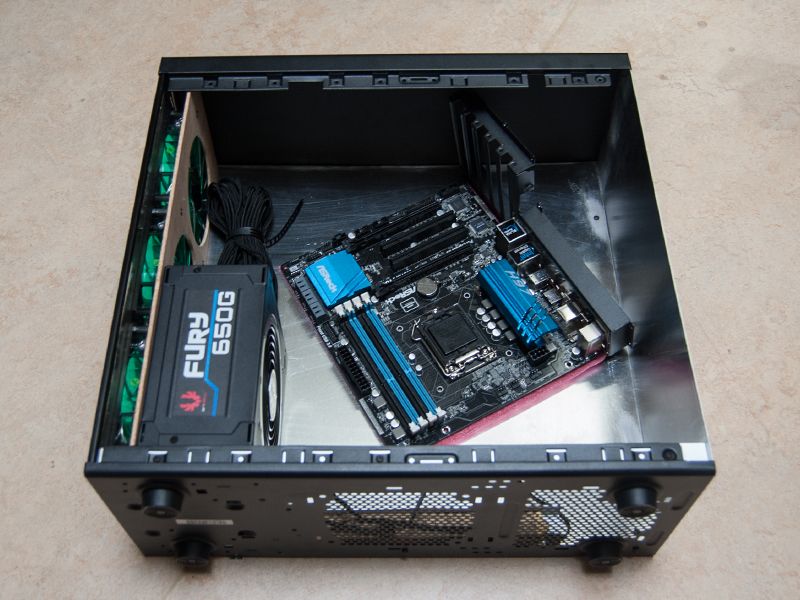

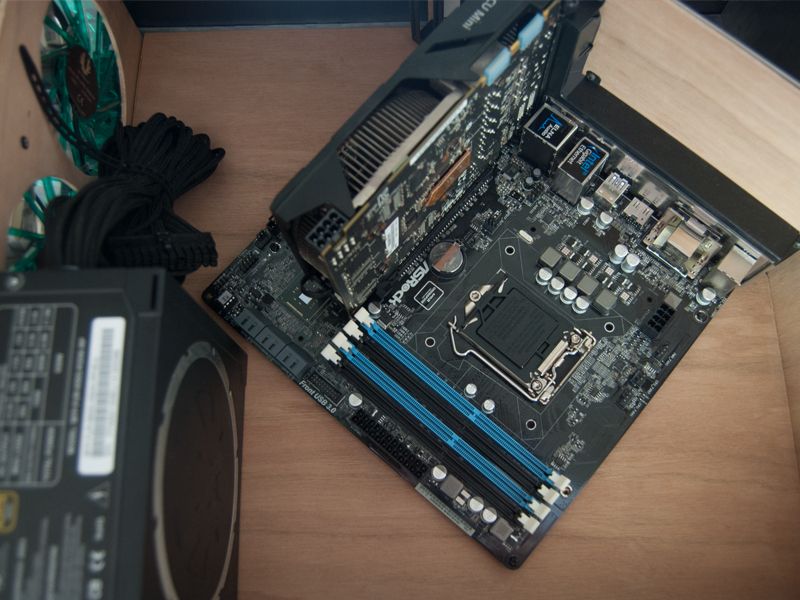

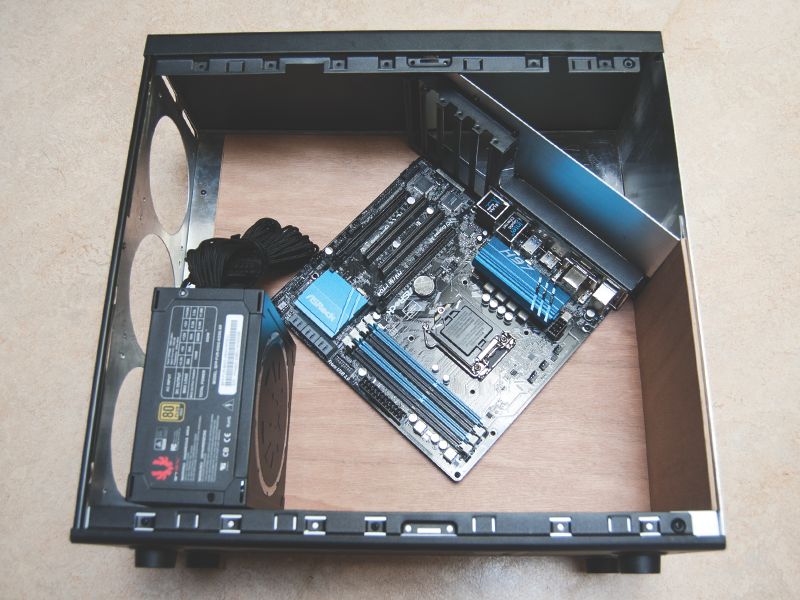

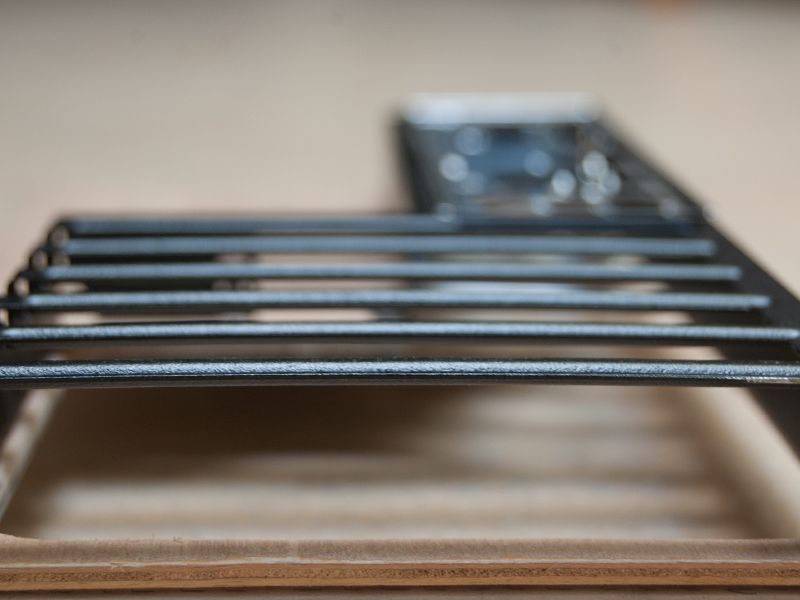

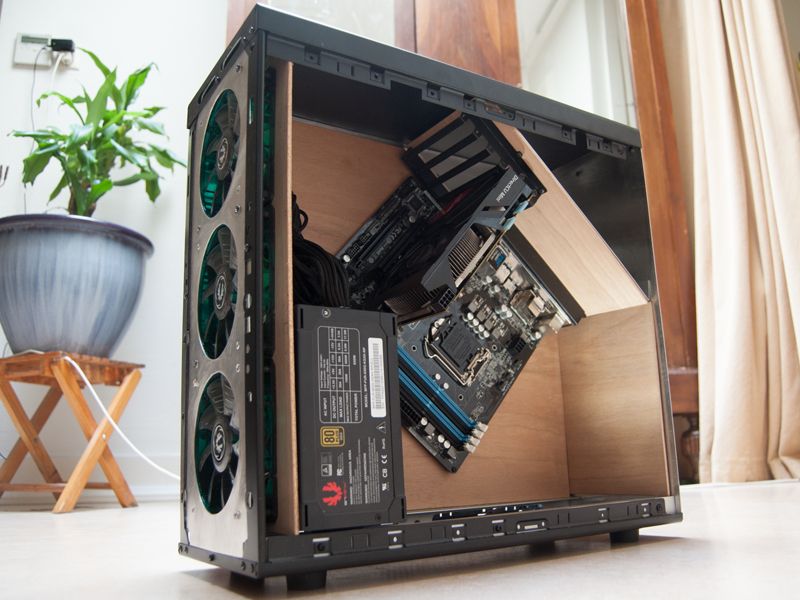

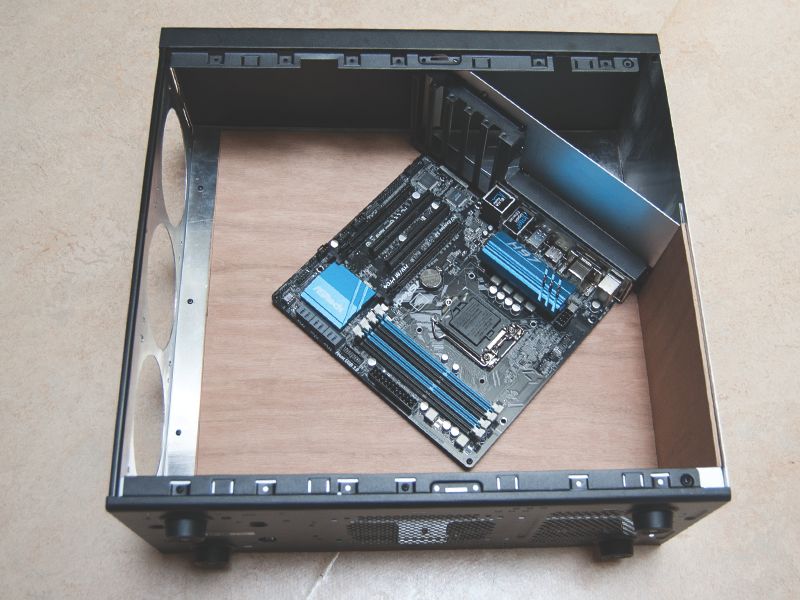

Aanschouw hier het schuine moederbord!

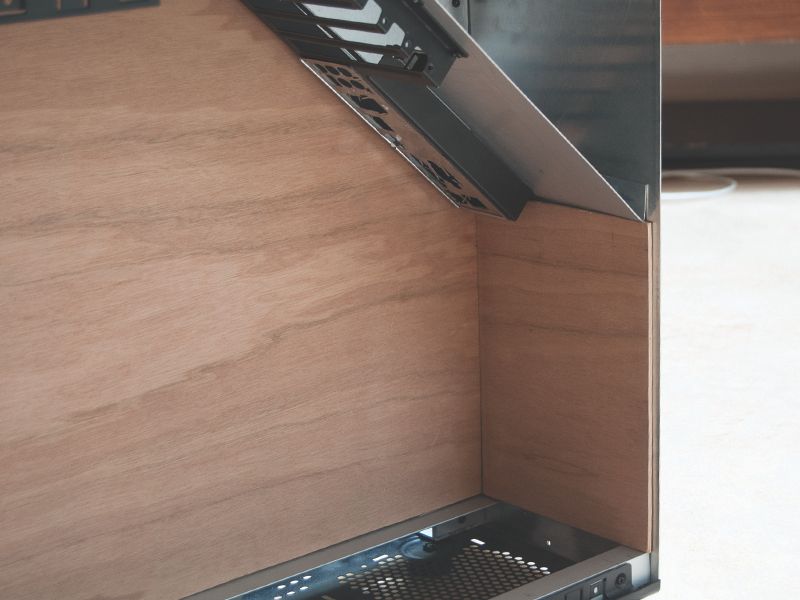

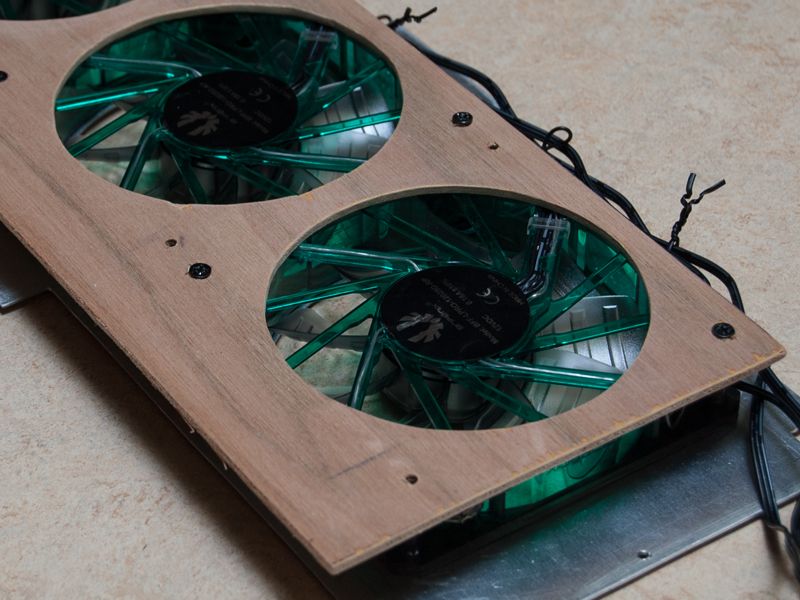

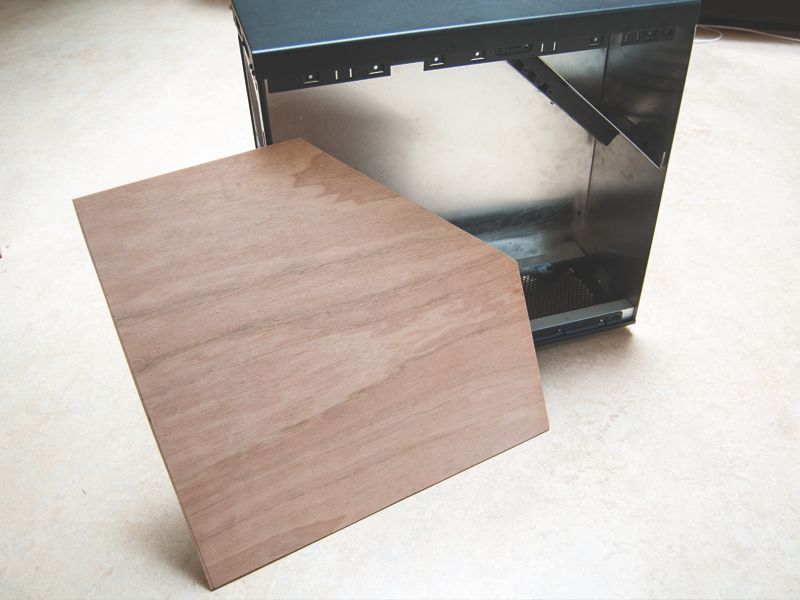

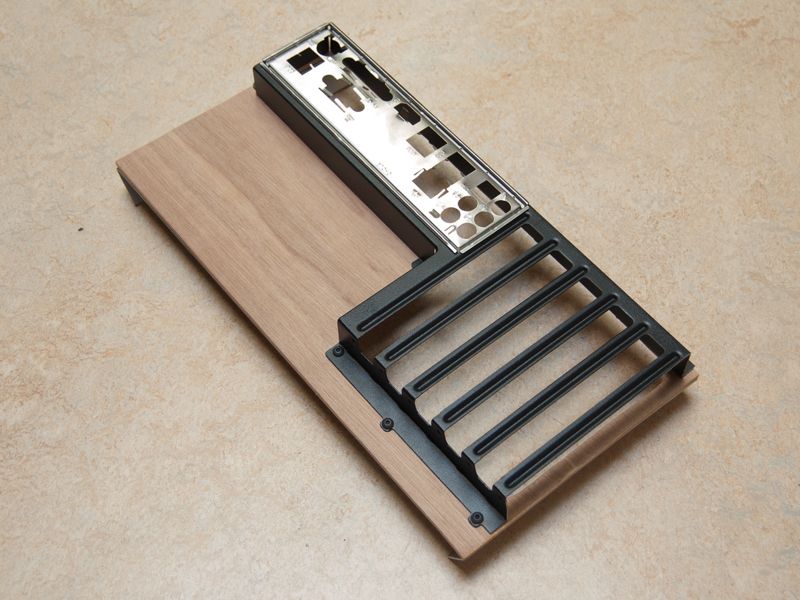

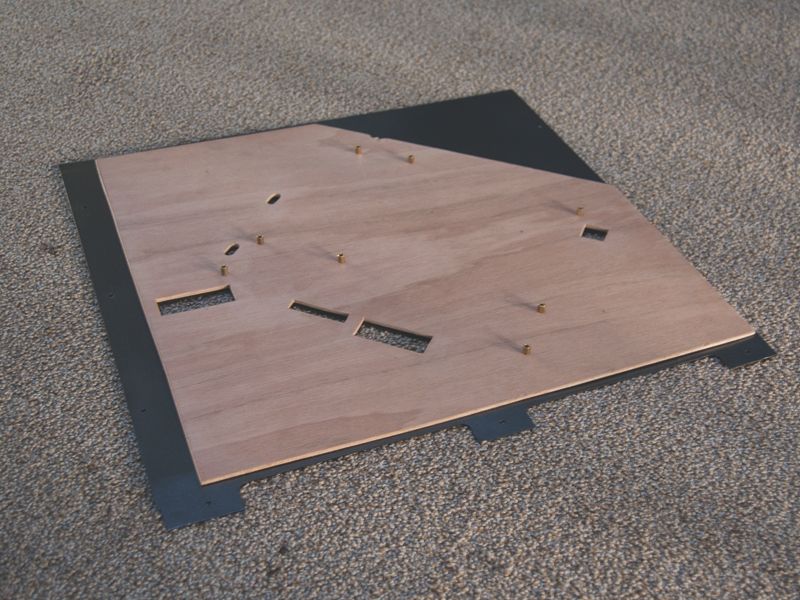

En dan voegen we een vleugje hout toe.





Met dit als resultaat!





Dat was het voor nu. Let me know what you think! En feedback is uiteraard altijd welkom!

Adios!

Ps. Kan een moderator het "Gamescom build" gedeelte uit de titel halen, dit gaat helaas niet door.


Ianovski

Junior Member




Update

Dag mensen van het goede leven! Ik heb hier voor jullie een update met een redelijk grote hoeveelheid aan foto’s. Daarom ga ik ook proberen de tekst zo minimaal te houden.

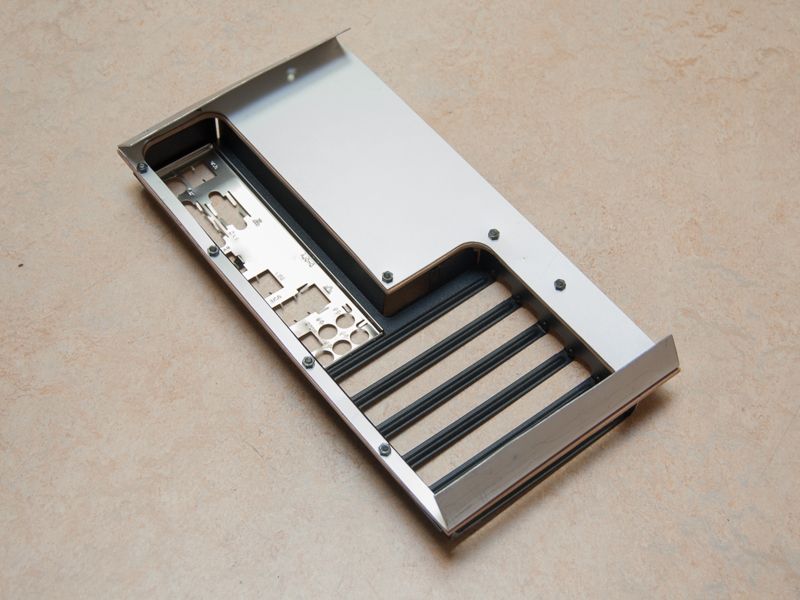

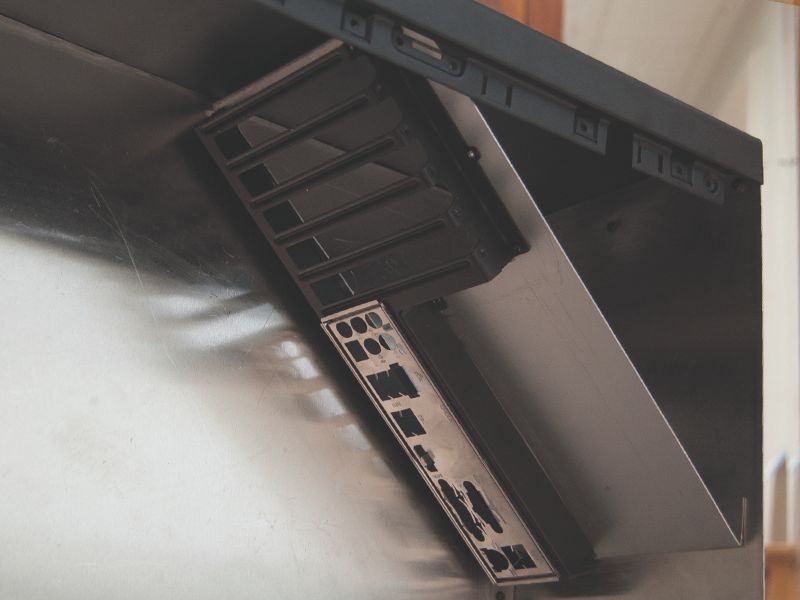

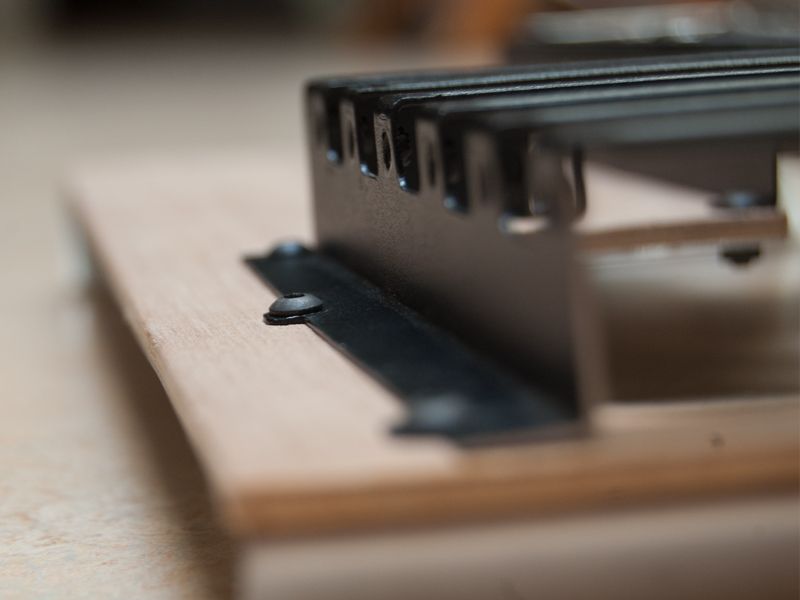

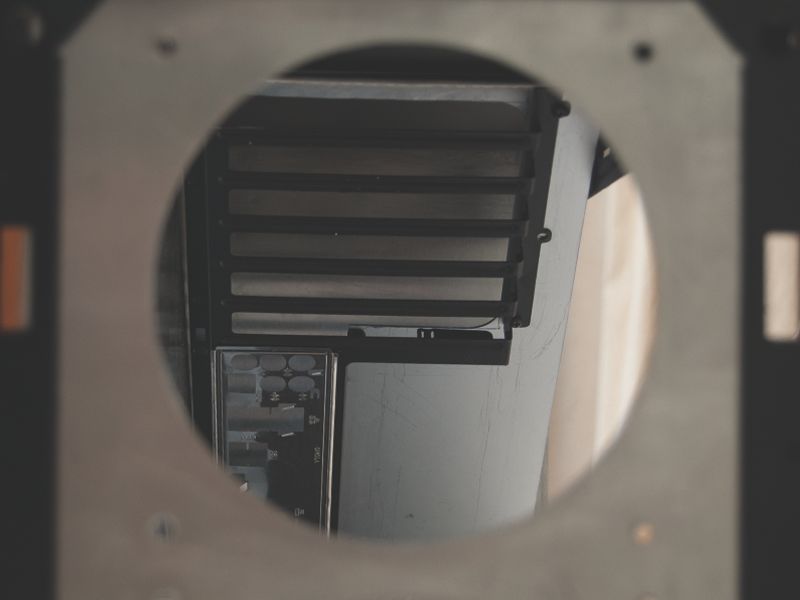

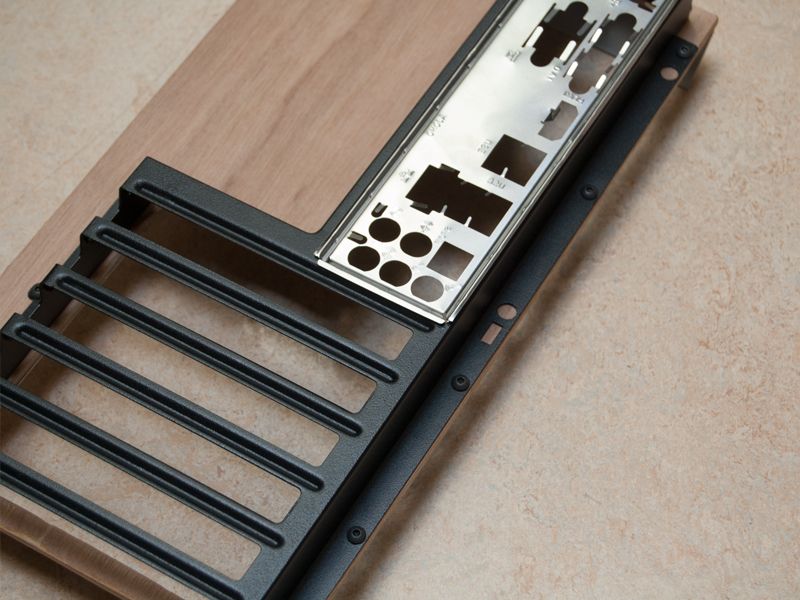

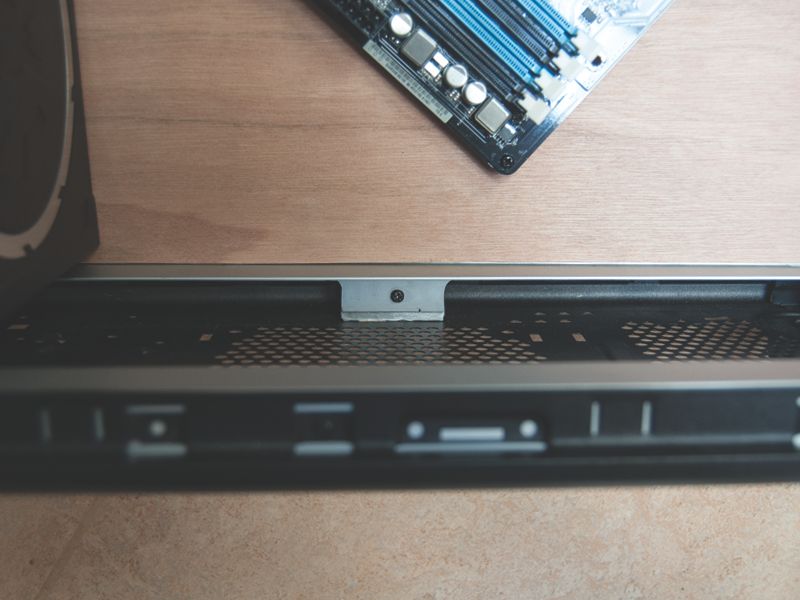

Ik ben aan de slag gegaan met tot nu toe één van de lastigste dingen, het i/o paneel van het moederbord. Hiervoor had ik aluminium nodig want dit was op. Ik dus met mijn goede gedrag naar de bouwmarkt, nergens alu te krijgen. Uiteindelijk vandaag (zondag) in de stad toch een stuk kunnen vinden en meteen aan de slag te gaan, ik had 3 dagen mijn geduld om hieraan te beginnen opgespaard dus vandaar! Het uitzagen e.d. was niet zo’n probleem maar het ombuigen… wat een *** klusje zeg haha. Vooral met de gelimiteerde gereedschappen die ik heb liggen. Op dat soort momenten zou ik toch graag een mooie werkplek willen hebben. Maar goed, al met al, toch tot een goed resultaat kunnen brengen.

Verder heb ik mij ook gebogen over wat oplossingen voor de cablemanagement. Daar nu eerst wat foto’s van voordat we door gaan naar het mobo.





Even een klein overzicht. De kast is nu heel makkelijk stap voor stap in elkaar te zetten.

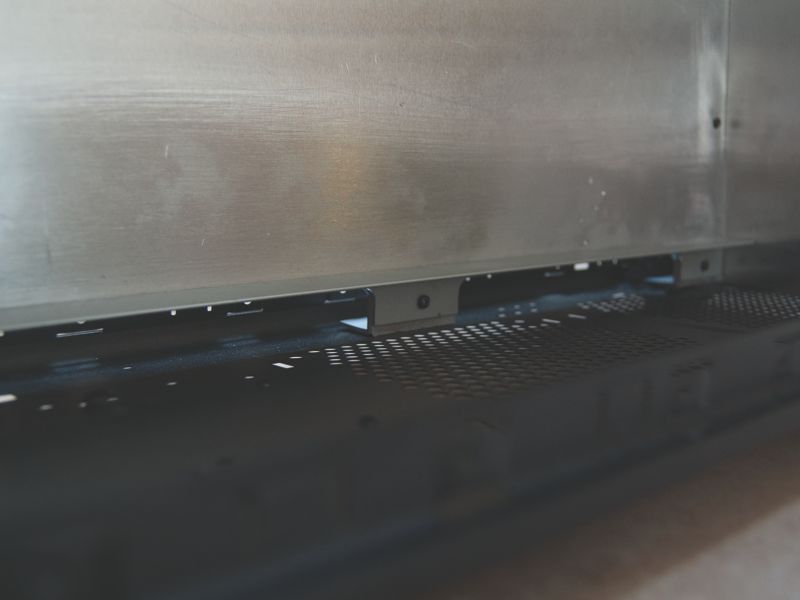

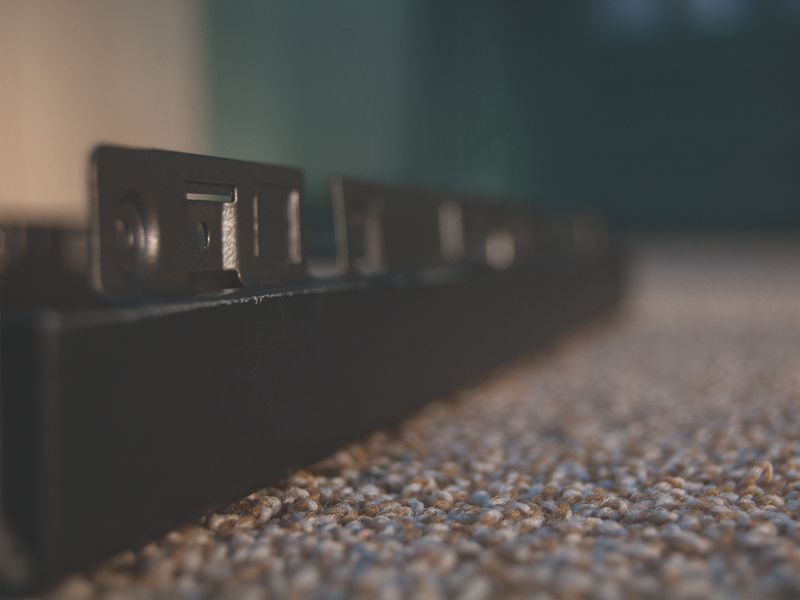

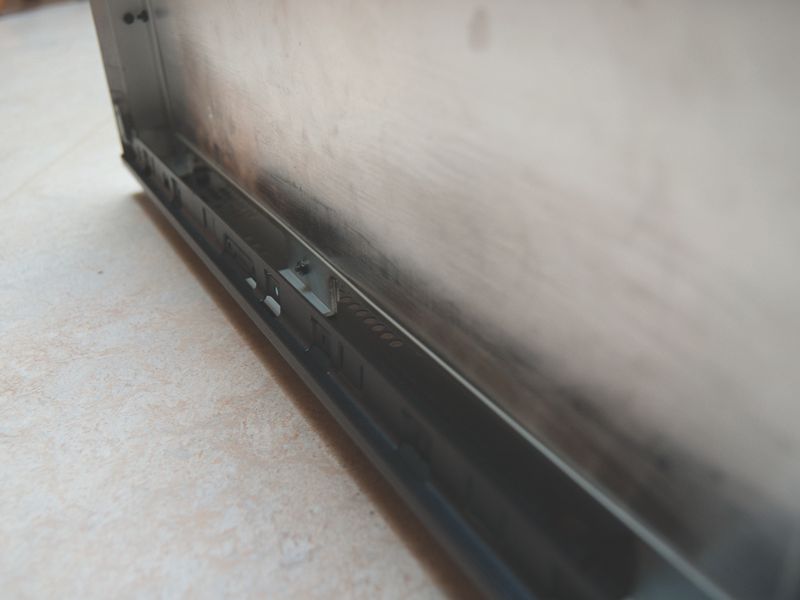

Tweede hoekprofiel erbij. Hier komt de bamboe dus op te liggen.

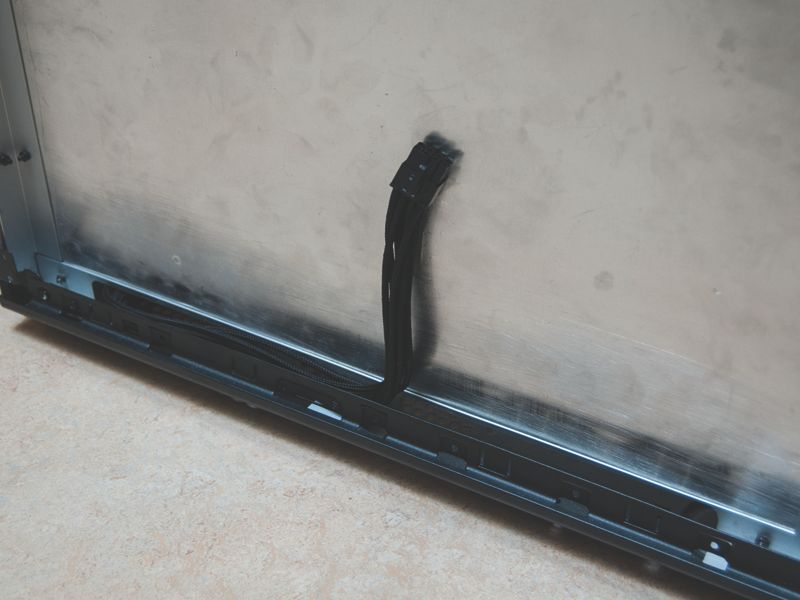

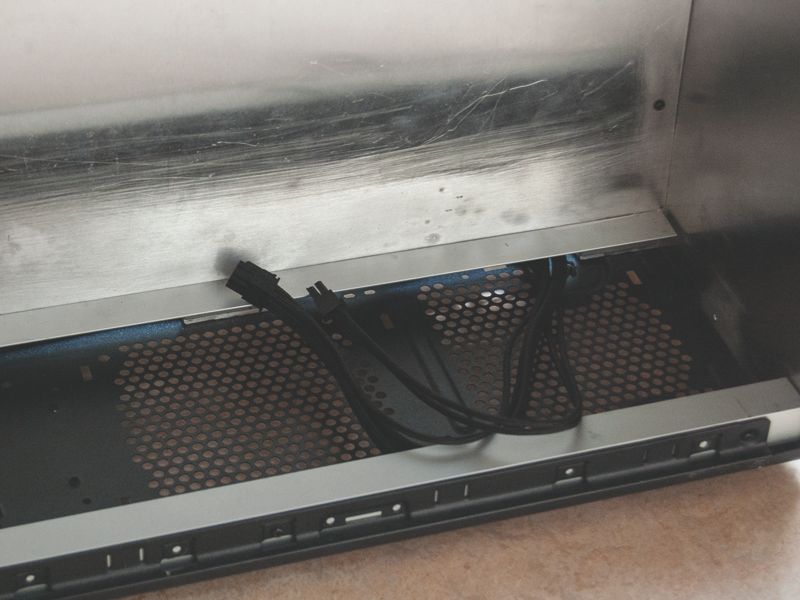

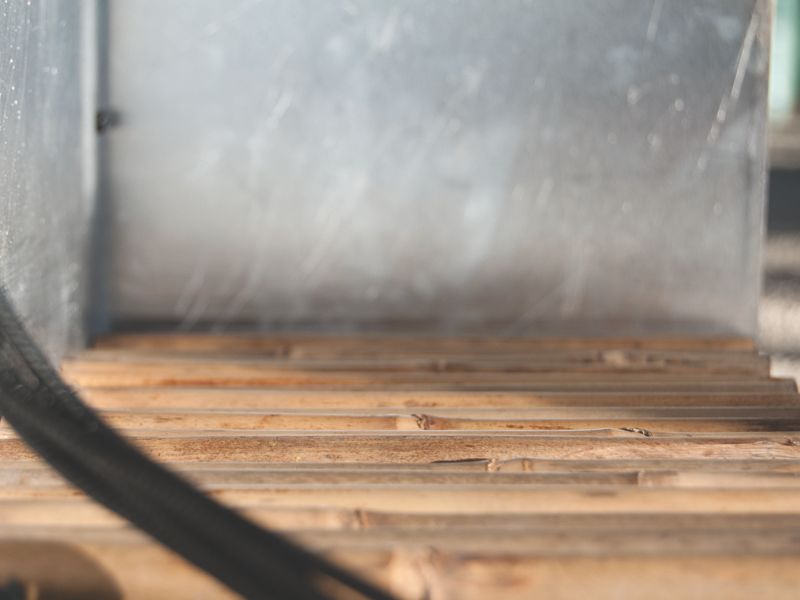

Kabels kunnen dan op deze manier onder het bamboe terecht komen.

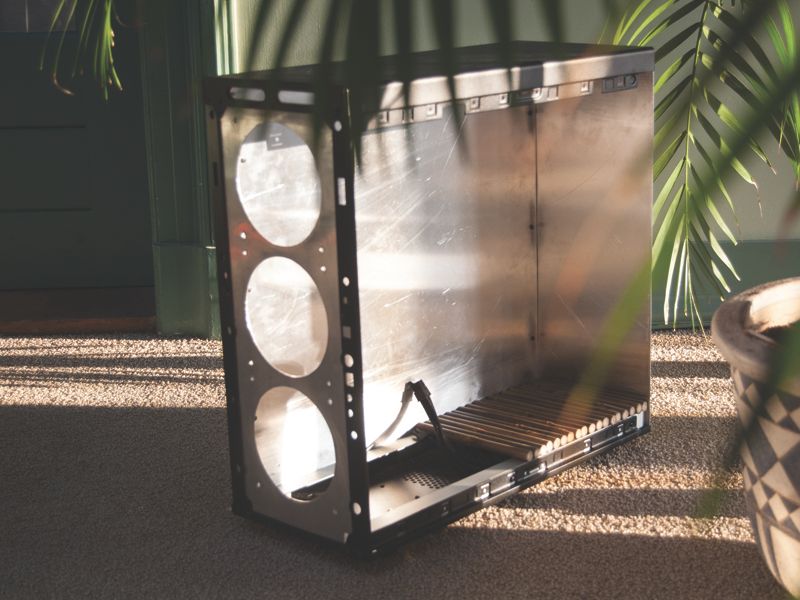

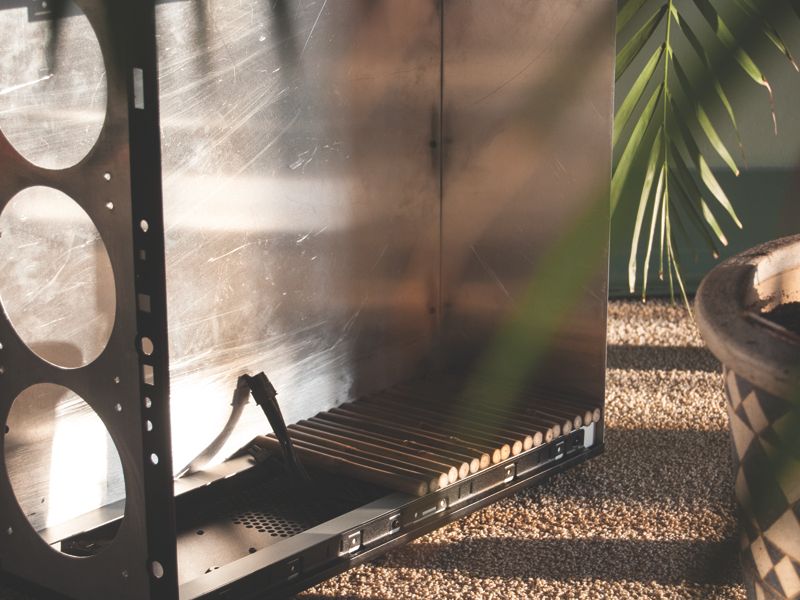

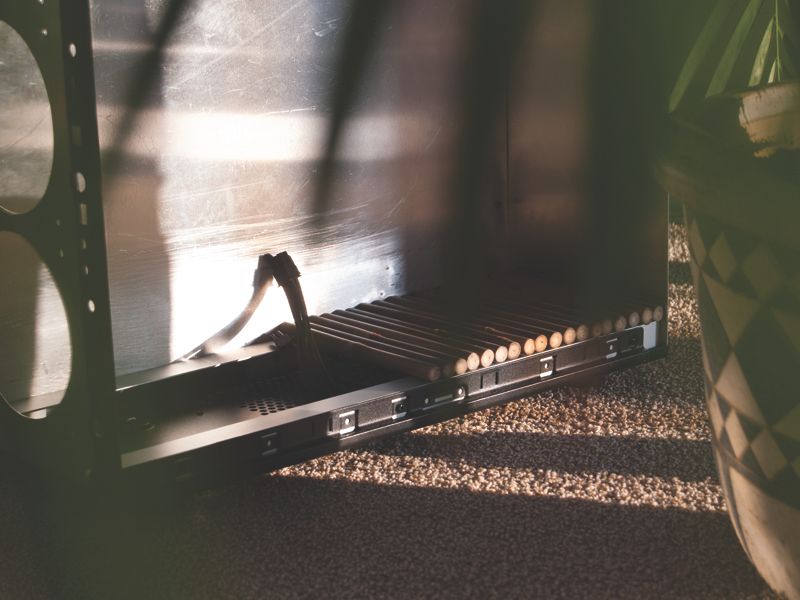

En nadat deze gaten klaar waren, wat nogal een karwei was, zijn de kast en ik even gaan relaxen. Zie hier de kast in zijn natuurlijke habitat.

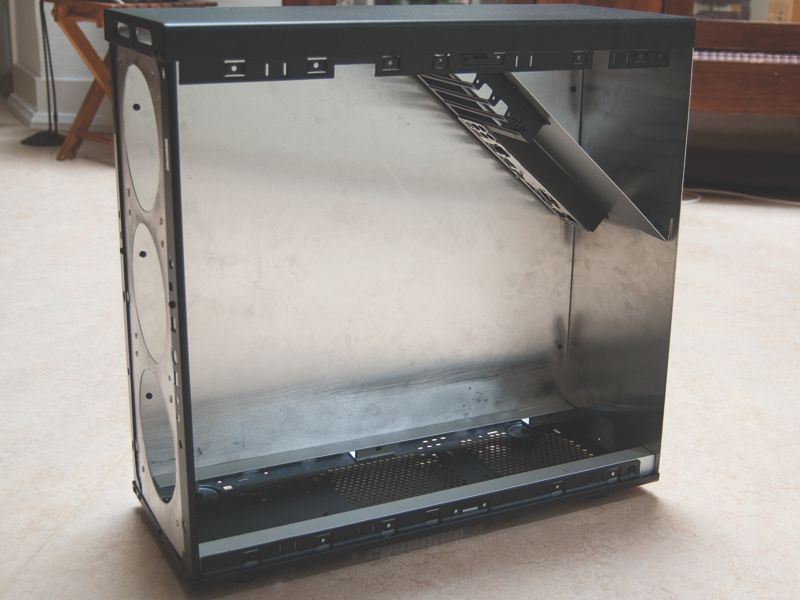

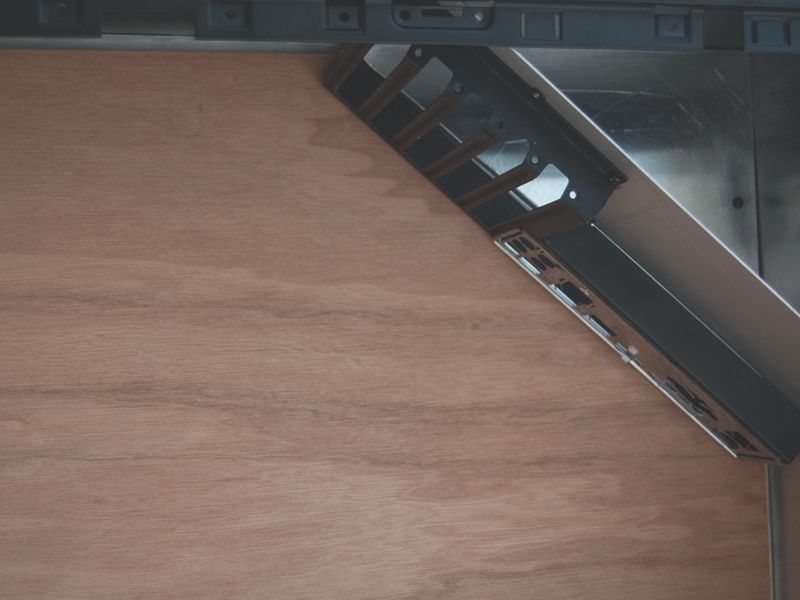

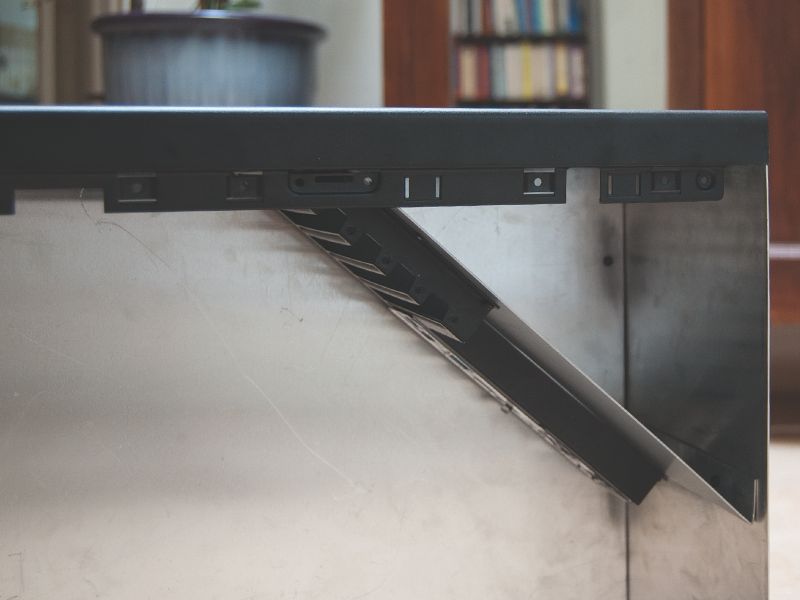

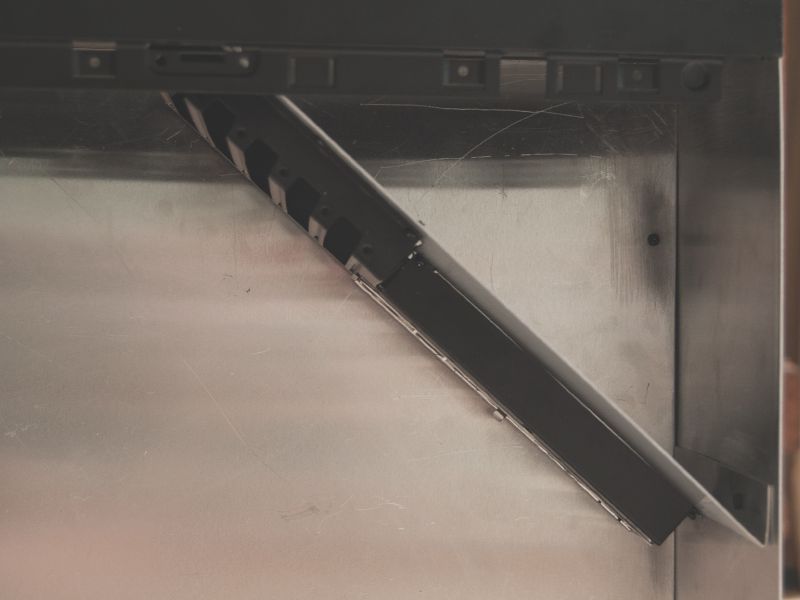

En dan nu, 45 graden!

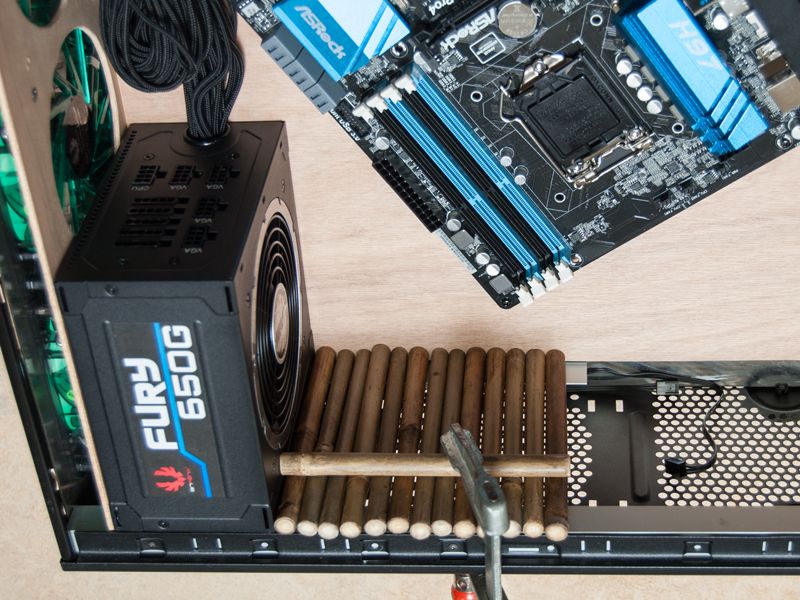

Het hout moest ook bijgewerkt worden zodat alles mooi past. Het hou hoeft nu niet vast gemaakt te worden, alles houdt elkaar op de plek.

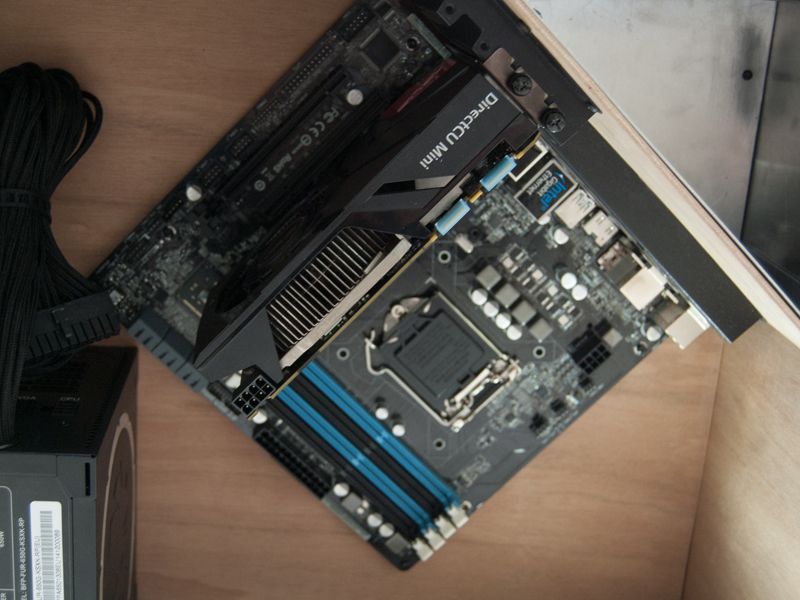

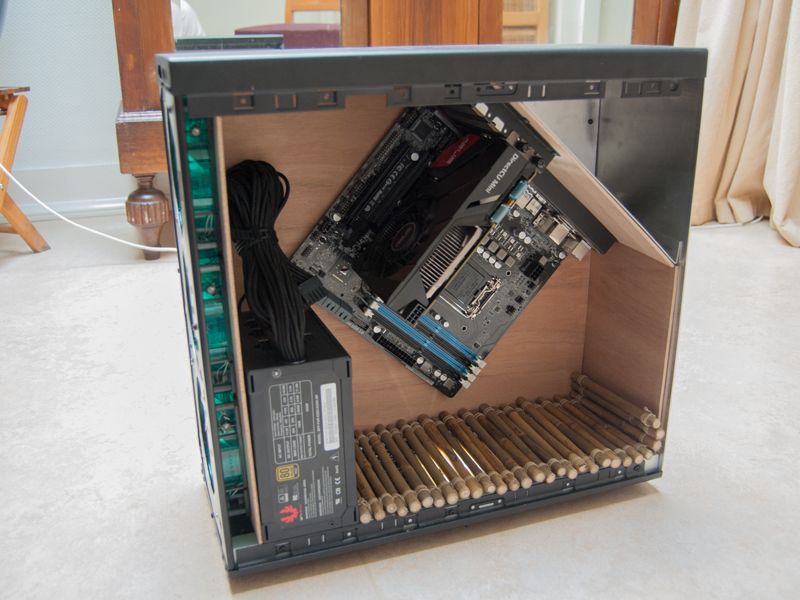

En nog even passen, kijken, observeren, reflecteren enz.













Zo, alles past dus mooi. Dat voor deze update! Ik kan nog niet beloven wat ik ga doen in de volgende update omdat ik dat nog niet weet haha, we zullen zien! Op- en/of aanmerkingen zijn uiteraard weer welkom.

Adios!


Ianovski

Junior Member




Update

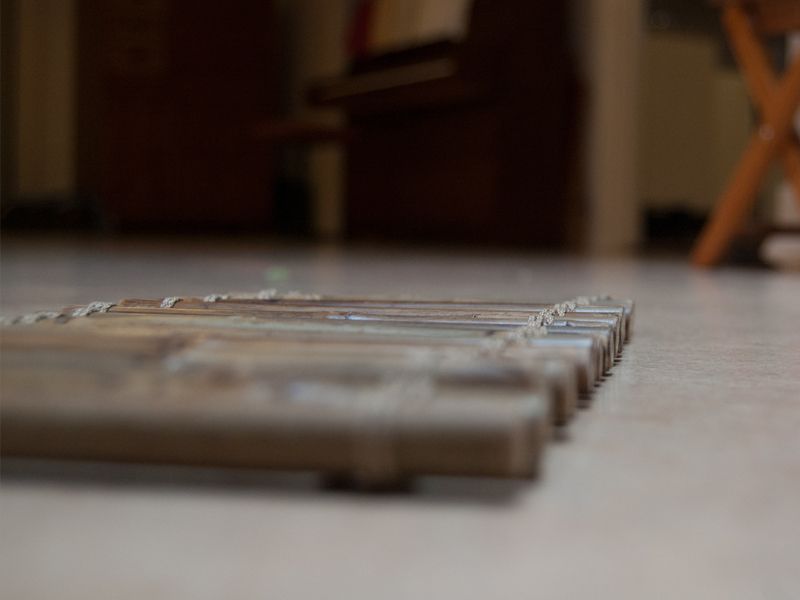

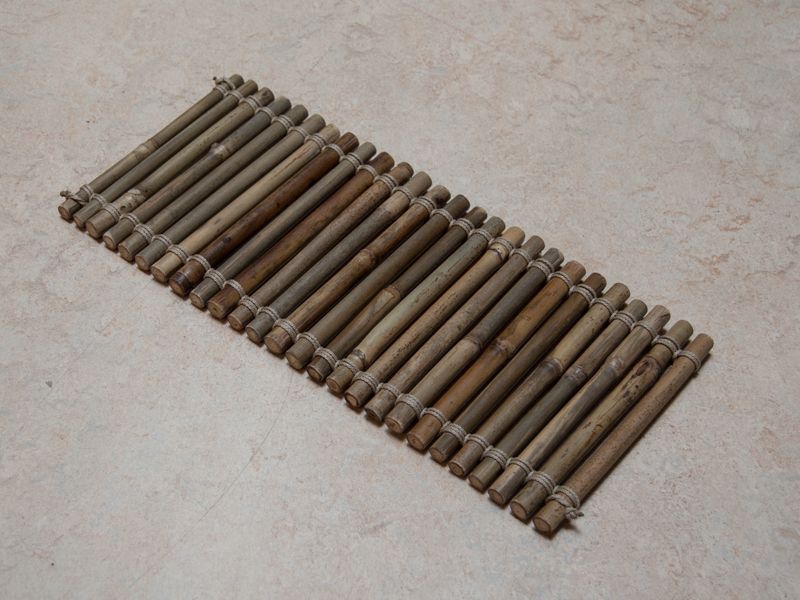

Even een kleine update voor nu. Ik heb bij een winkel heel mooi nylon draad/touw kunnen vinden voor het vlechten/knopen van de bamboe stokjes onderin. Ben ik bijna klaar, kom ik er achter dat ik niet genoeg touw heb |:( 8)7 Lekker handig haha.

Goed, nu moet ik weer terug maar sinds ik zaterdag pas weer in Arnhem ben, komt de rest dan. Desalniettemin zijn hier wat foto's (teasers) voor jullie!

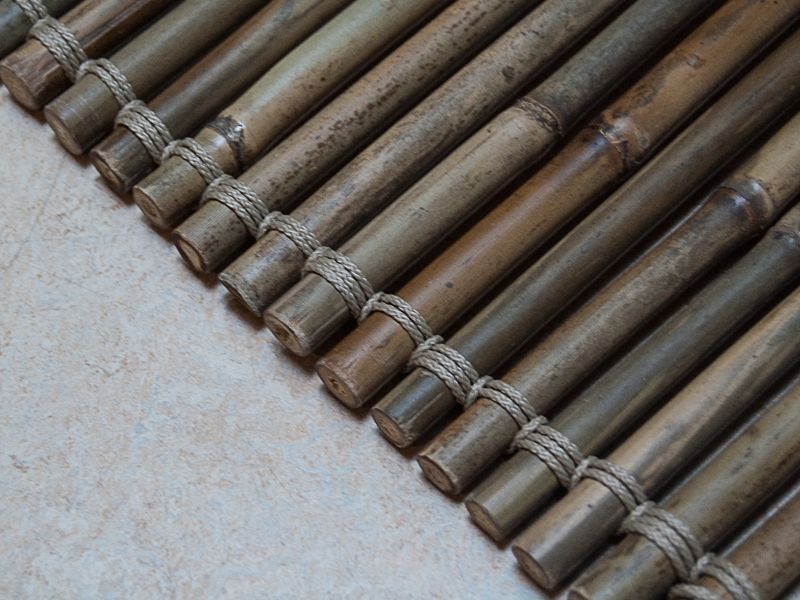

Zoals je kunt zien is hij ook veel te lang geworden. Door het toevoegen van het touw kan ik 3 stokjes bamboe weg laten. Maar goed aangezien ik het toch helemaal opnieuw moet doen komt dat ook van het weekend. Ik heb ook nog touw nodig voor de bamboe die in de voorkant van de kast komt. Een idee waar het allemaal mee begon maar waar jullie nog niks van hebben gezien >:)

Maar wees niet bang mijn vrienden, de volgende update staat om de hoek!

Adios!


Ianovski

Junior Member




Update

Hallo, daar ben ik alweer! Ik hou er gewoon te veel van om jullie updates te geven! :*) Deze keer heb ik twee dingen voor jullie. De schuine plaat waar het I/O panel van het moederbord aan zit is wat veranderd op het gebied van uiterlijk. Ook heb ik nu, omdat het paneel af is, het moederbord vast kunnen maken. En het ziet er toch wel een stuk beter uit als de kast daadwerkelijk staat met het moederbord erin, in plaats van provisorisch op de grond ligt met het mobo erin. Ook heb ik er even een grafische kaart ingelegd die ik nog had liggen voor één van de Cubes. Misschien moet ik maar achter nog zo'n kaart aan haha, hij past perfect! :>

Goed, hier de foto's voor jullie. Beginnend met een facelift!











Hang in there buddy!

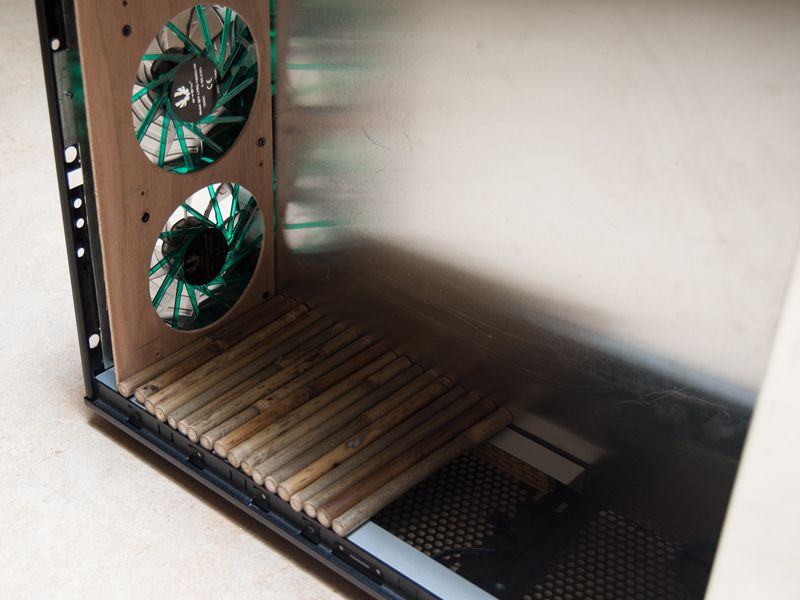

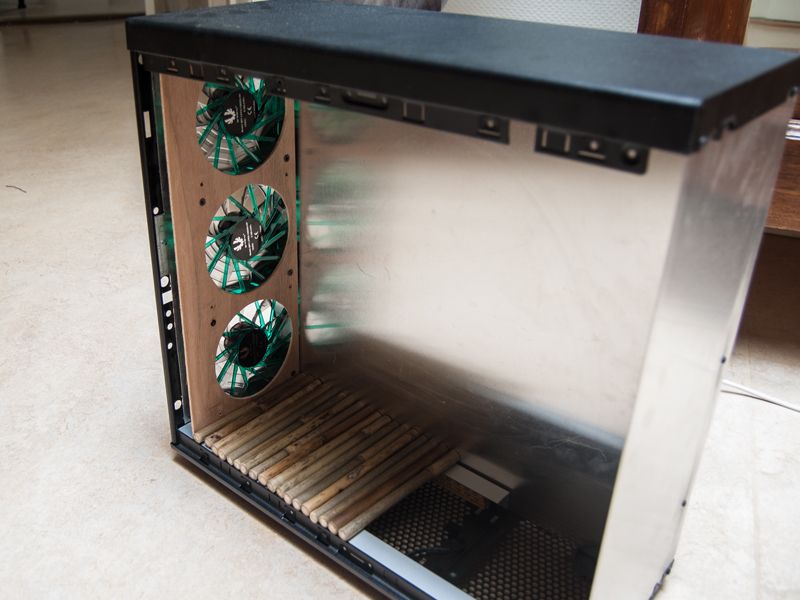

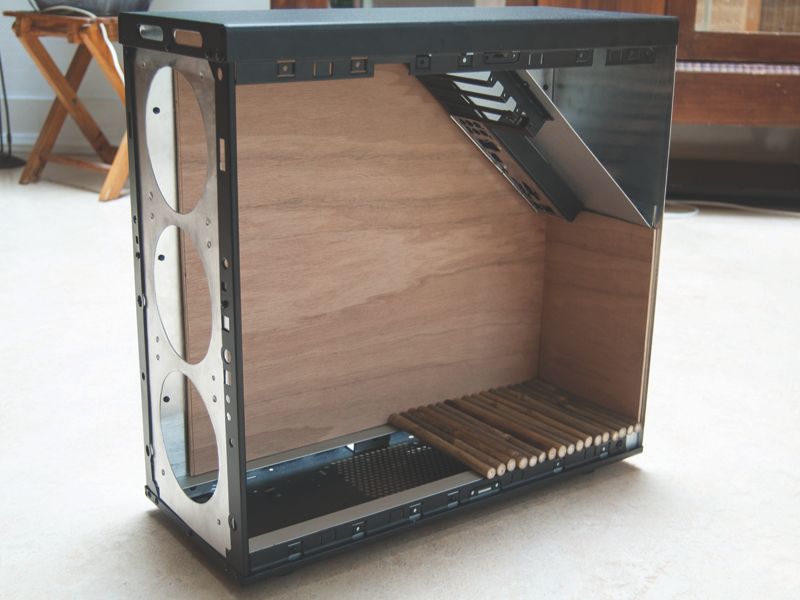

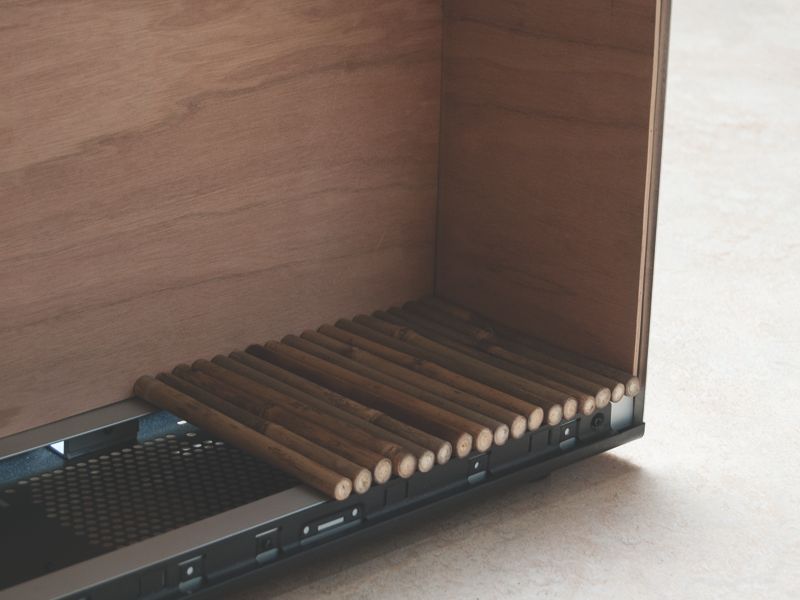

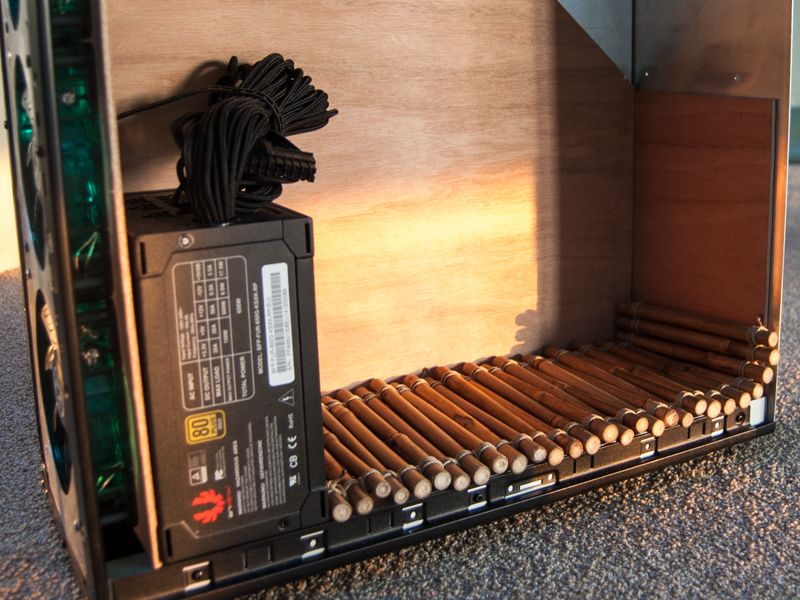

En even voor de lolz met het bamboe erin.

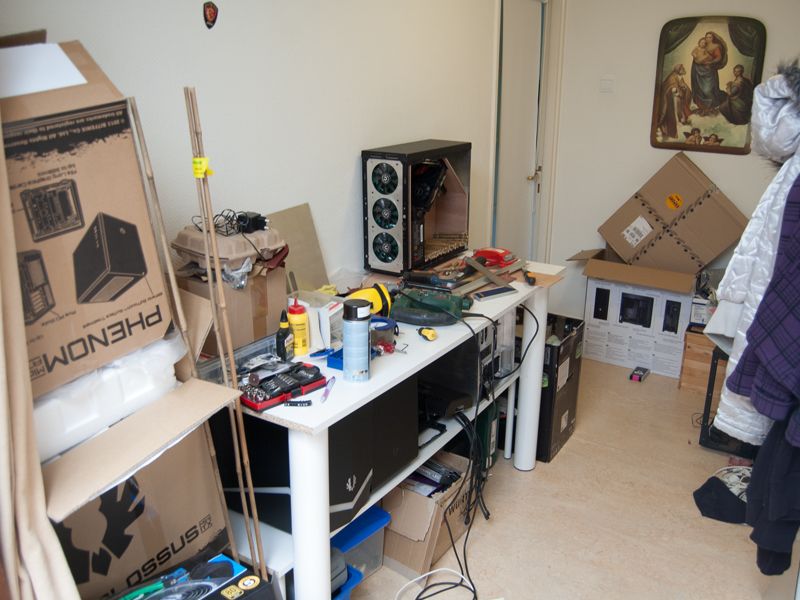

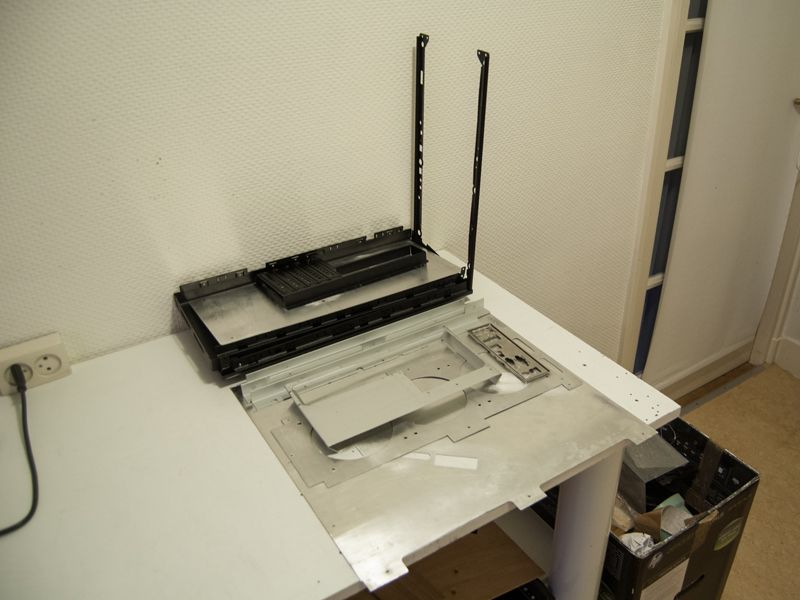

Sja en dan na een beetje werken, ziet de werkbank er zo uit... De werkbank staat overigens ook in de gang haha! Met daar achter de deur naar een slaapkamer. Sja je moet wat 8)



En is het nu tijd vooooorrr... Een preview!!



Dat was het voor nu! Wat je op de preview hierboven ziet is overigens ook de oplossing voor het andere aluminium. Soms loop je door de winkel en zie je het ineens, dat heb ik trouwens wel vaker.

Adios!


webdesigner

New member
exotische case met al dat bamboe en hout, waan mezelf gewoon weer terug op het strand in de Malediven :gek

De gekantelde mammaplank past er goed bij, ik heb wel meer casmods gezien met zichtbaar hout erin verwerkt en ik vind dit toch wel wat hebben hoor. Mooi man :023:


Ianovski

Junior Member
exotische case met al dat bamboe en hout, waan mezelf gewoon weer terug op het strand in de Malediven :gek

De gekantelde mammaplank past er goed bij, ik heb wel meer casmods gezien met zichtbaar hout erin verwerkt en ik vind dit toch wel wat hebben hoor. Mooi man :023:
Haha dankje. Mocht je weer naar de Malediven gaan, stop mij dan even in je koffer XD


Ianovski

Junior Member




Update

Dag medemodders! Alweer een update voor jullie. Dit maal heb ik in de aanbieding, een geverfd moederbord (heatsinks dan), bamboe en verlichting! En dan ook nog een beetje preparatie voor het verven van de kast zelf.

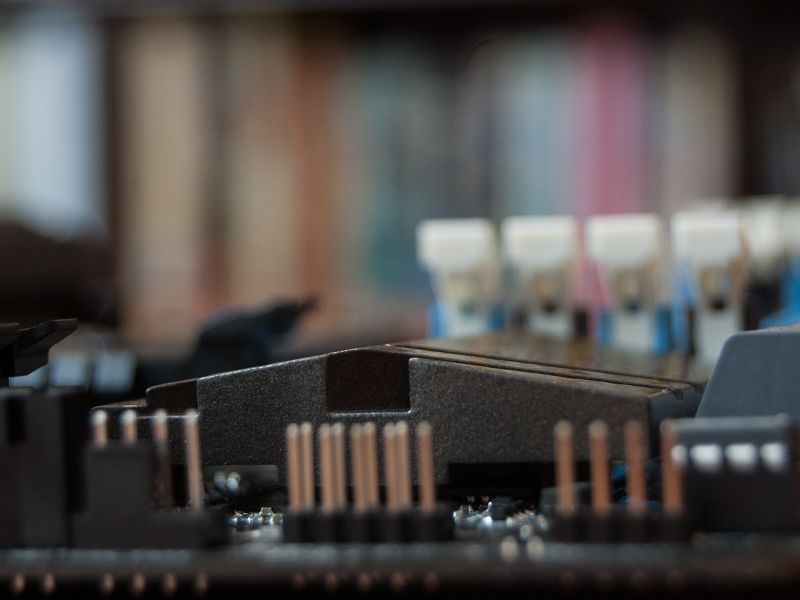

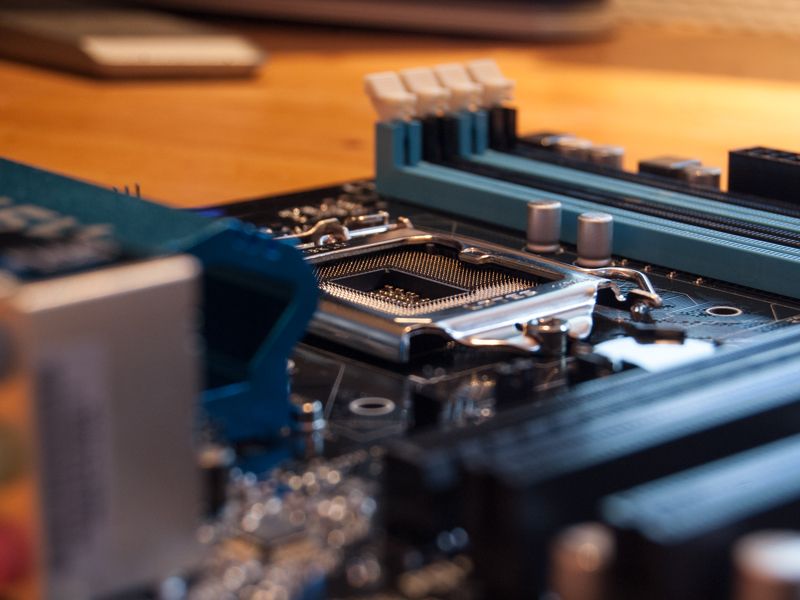

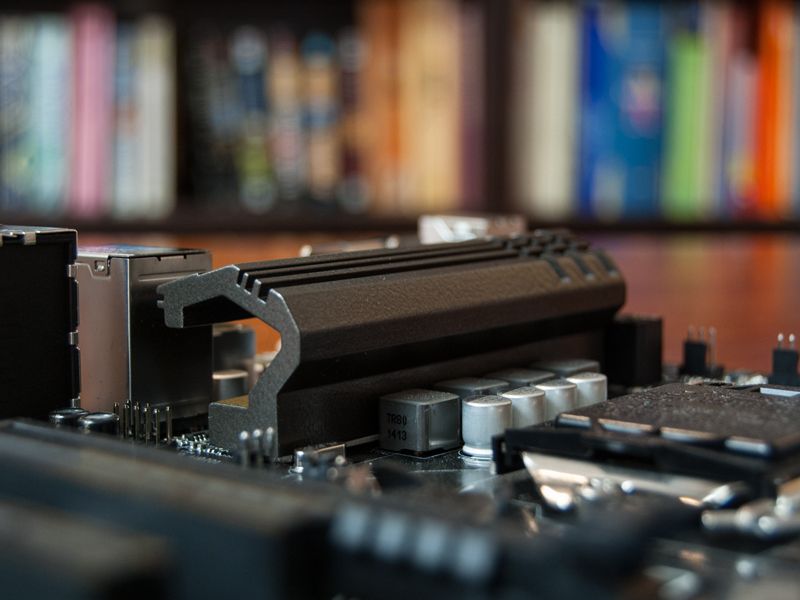

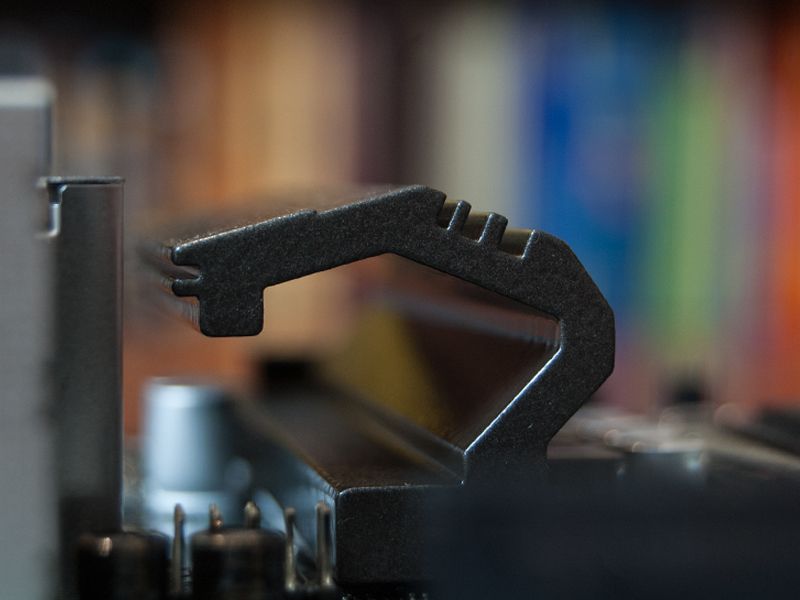

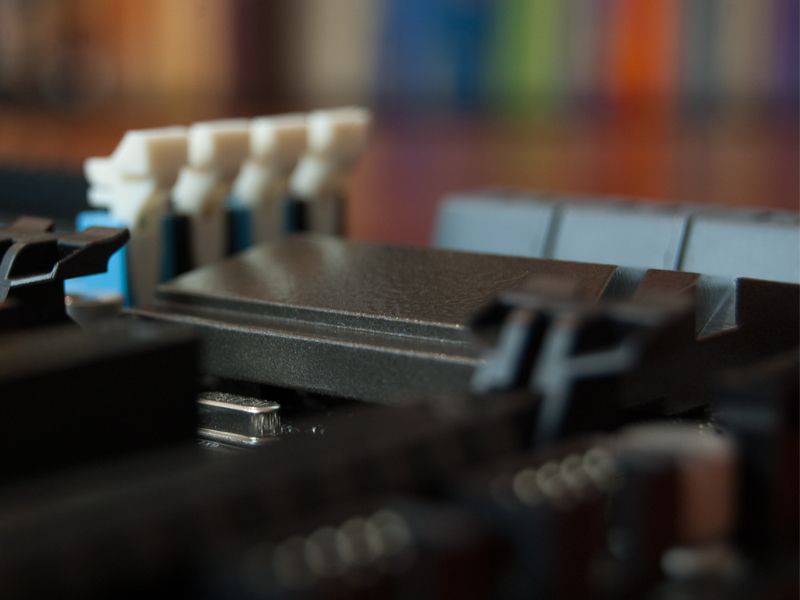

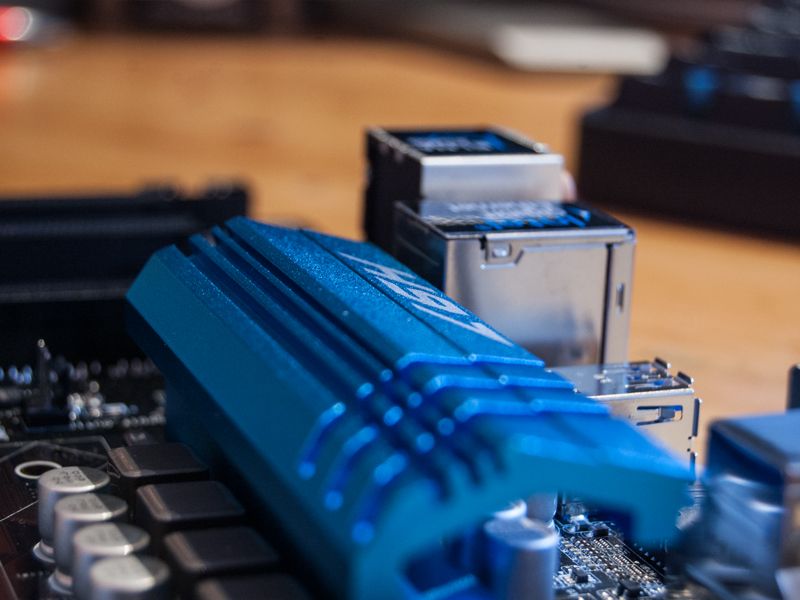

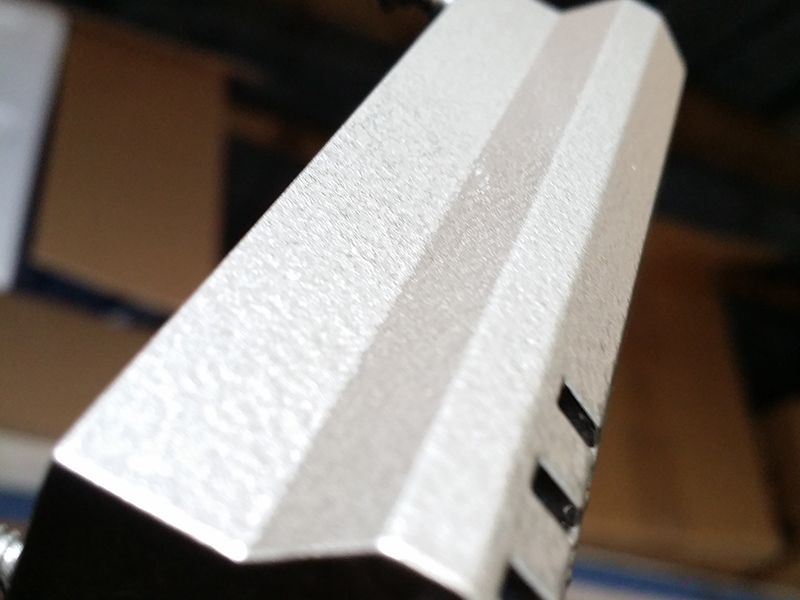

Laten we beginnen met het moederbord. De heatsinks die hier op zitten waren blauw en dat past natuurlijk niet. Nu liep ik dus laatst door de winkel waar ik dat antraciet verf tegen kwam. Dus ik de heatsinks er af gehaald, geschuurd en geverfd. Ik ben zelf zeer tevreden met het resultaat en heb besloten om de hele kast (waarschijnlijk dan) van deze kleur te voorzien. Hier de foto's van het mobo.













De overige blauwe RAM sloten, daar komt geheugen in dus dit valt dan hopelijk niet zo erg meer op. Want ik ga er niet aan beginnen om deze te verven.

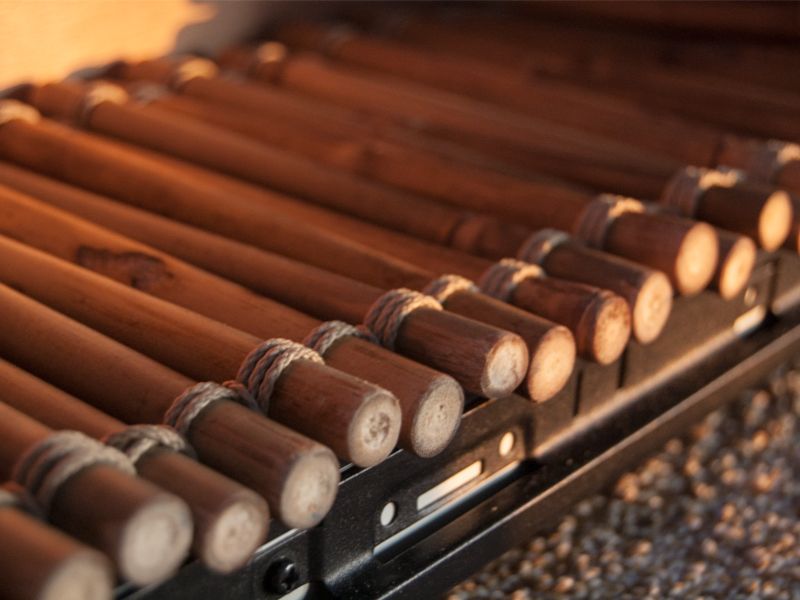

Ook had ik weer meer touw gehaald, een eindje verderop. Meteen maar 15 meter gedaan, dan heb ik in ieder geval genoeg, en voor 0,30 cent is dat nou ook weer niet zo'n ramp. Na alles gevlochten te hebben kwam ik er helaas achter dat hij dus alsnog 1 bamboe stokje te lang is... |:( |:( Maar goed, nu geen zin meer daarin dus dat doe ik op het einde wel overnieuw.

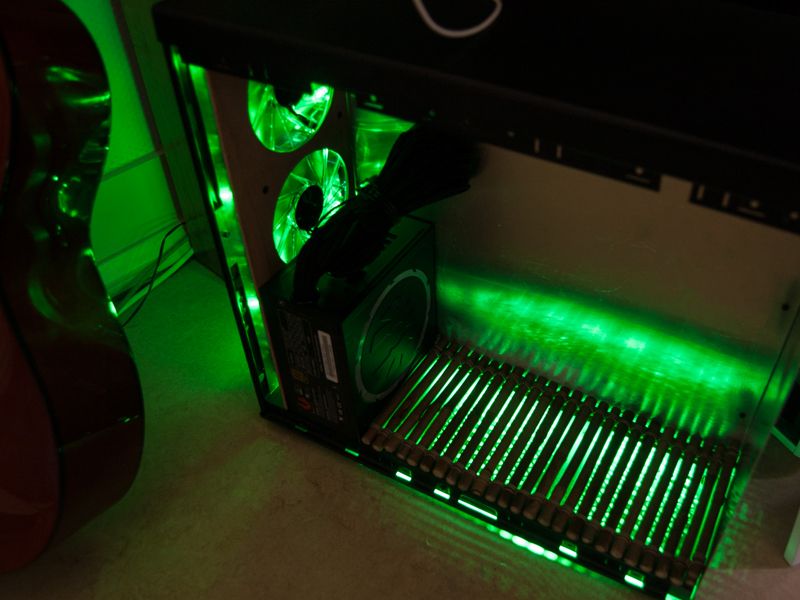

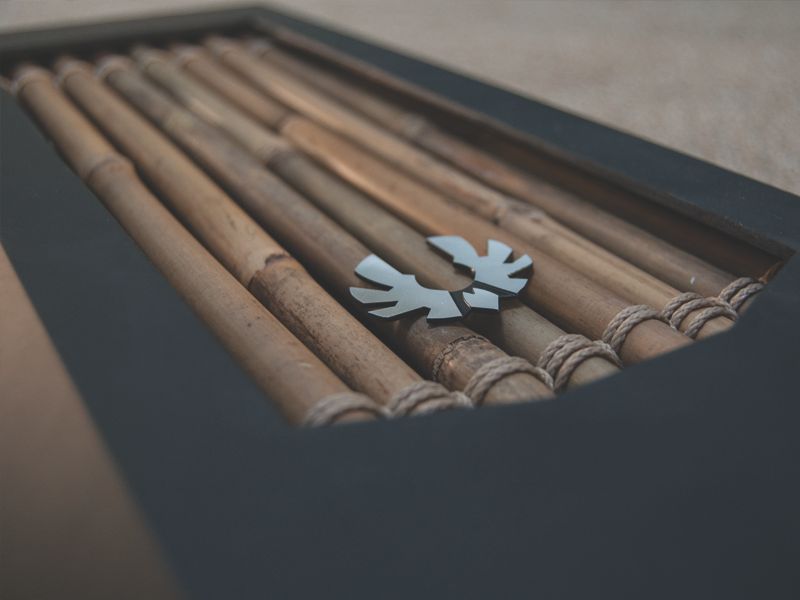

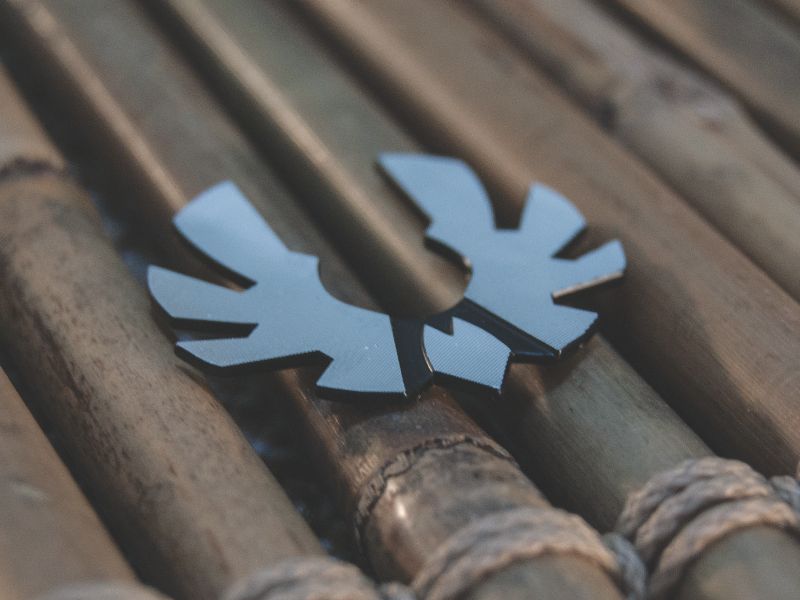

Ziet er wel strak uit dacht ik zo. Maar dat is niet alles. Want het bamboe is juist zo leuk met de verlichting die eronder komt. Hiervoor heb ik mooi gebruik gemaakt met de hoekprofielen waar het bamboe zelf op ligt. Ik wilde niet dat het licht zo ontzettend hard naar boven de kast in scheen dus heb het aan de onderkant van de hoekprofielen geplakt en dit bevalt mij goed. Eerst heb ik de hoekprofielen voorzien van een kleurtje. Niet dat dit opvalt maar toch.

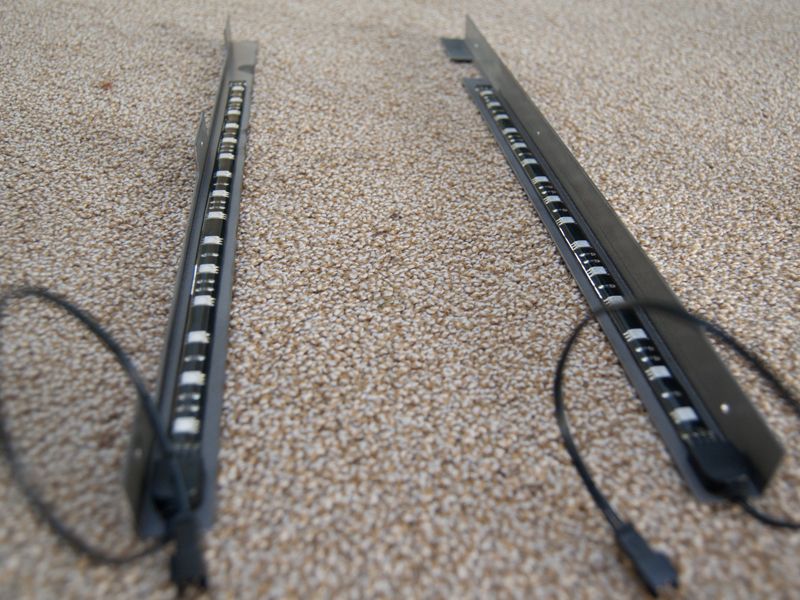

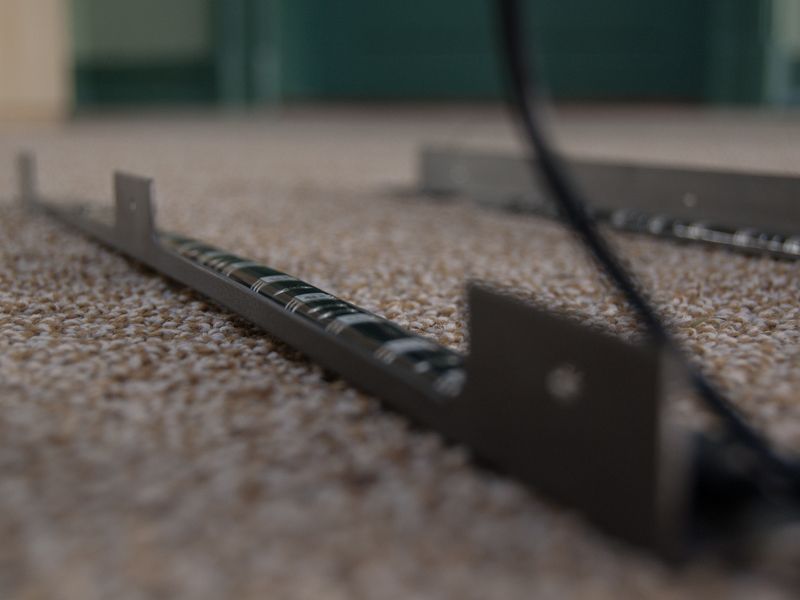

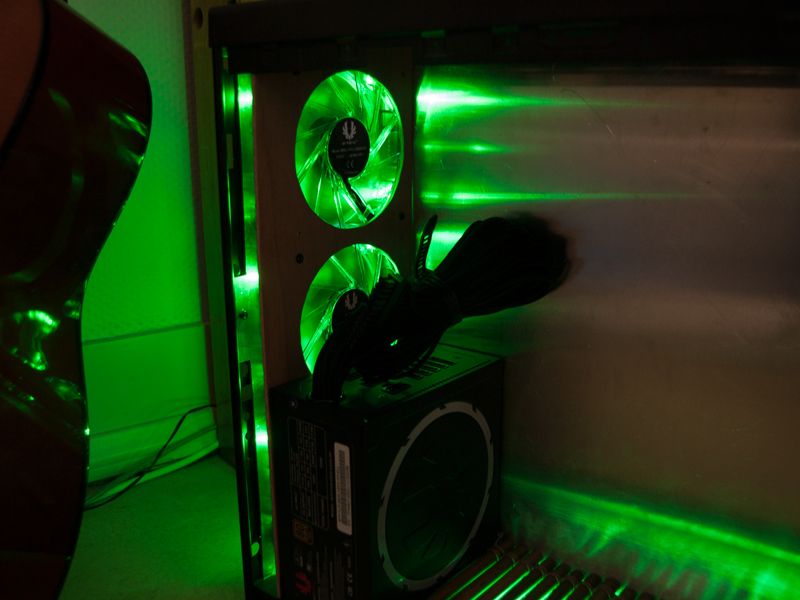

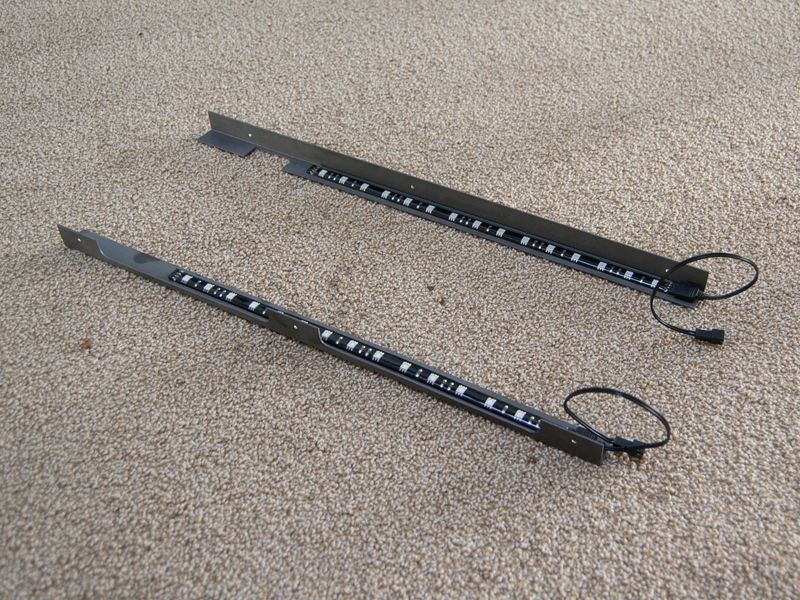

En vervolgens even provisorisch aan mijn eigen pc gehangen. Ziet er leuk uit! Ongeveer wat ik voor ogen had. Vervolgend kwam Tim a.k.a Hukkel80 met de opmerking dat het er bij daglicht heel natuurlijk uit ziet en als het donker is juist meer industrieel, en dat klopt ook wel. Leuk effect wat ik zelf niet zo snel had gezien.





En dan als afsluiter. Hij ligt weer helemaal uit elkaar haha. Ik ga aankomend weekend eens zorgen dat alle gaten gezaagd zijn (de cablemanagement holes zitten er al in maar daar volgende keer meer over) en als dat gebeurd is dat gaat alles geschuurd worden en in de verf, antraciet dus. Hier een foto van de huidige status.



Dat was het voor nu. Laat me weten wat jullie vinden! Tips, kritiek en dergelijke zijn welkom (dat moeten jullie zo onderhand wel weten lijkt me :9 )

Adios!


Ianovski

Junior Member




Update

Zo, al weer bijna 2 weken geleden sinds de laatste update... Dan kan natuurlijk niet, dus bij deze, een nieuwe update! Maar zonder gekkigheid, ik ben dan ook wel druk geweest. Sinds vorige week woon ik weer ergens anders aangezien ik in september met een nieuwe studie ga beginnen in Breda (schijnt een gezellige stad te zijn :? ) Maar ben dus druk geweest met verven, verhuizen enz. Plus dat het ook niet even in de buurt is dus reizen kost ook wat tijd.

Maar naast dat heb ik ook niet stil gezeten met het casemodden. Ik ben in de "verf-fase" aangekomen en gezien mijn beperkte ruimte om te kunnen verven moet alles stuk voor stuk, en dit duurt ellendig lang. Maar bijna alles is nu geverfd, zeg maar alles afgezien van de achterkant. Er hangen op het moment van typen nog 4 stuks hoekprofielen te drogen en deze zijn cruciaal voor het in elkaar zetten van het geheel dus dat wordt de volgende update (die jullie dit weekend al kunnen verwachten mocht alles meezitten want ben de komende twee dagen weer wat drukjes). Maar desalniettemin heb ik wel een mooie update voor jullie met een twintigtal foto's. Ik zou zeggen, sit back and enjoy!

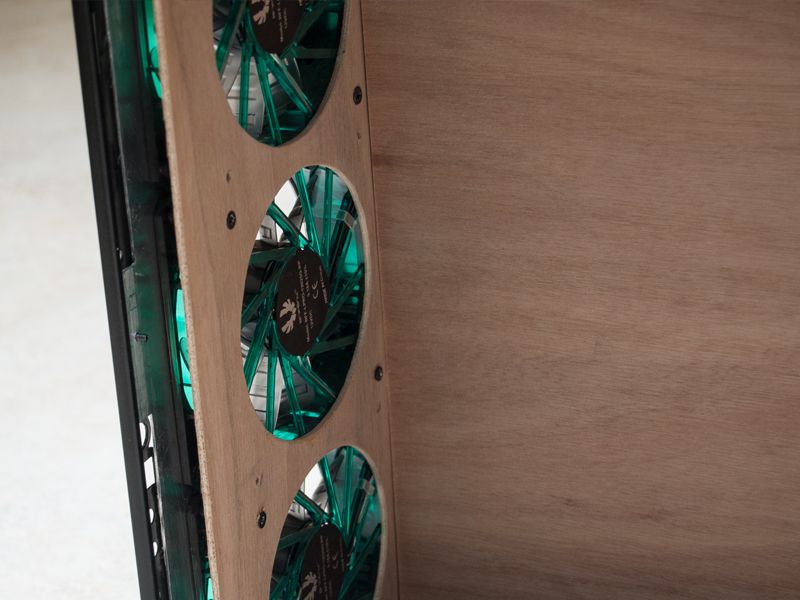

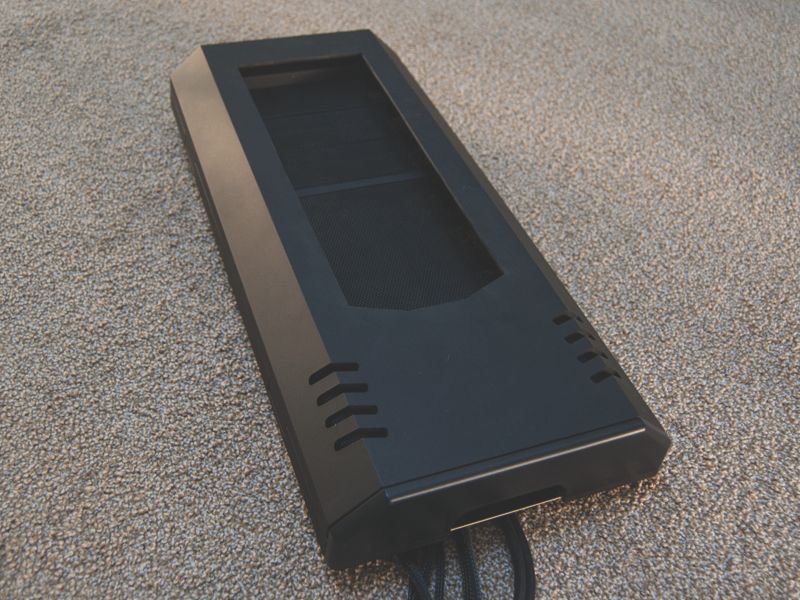

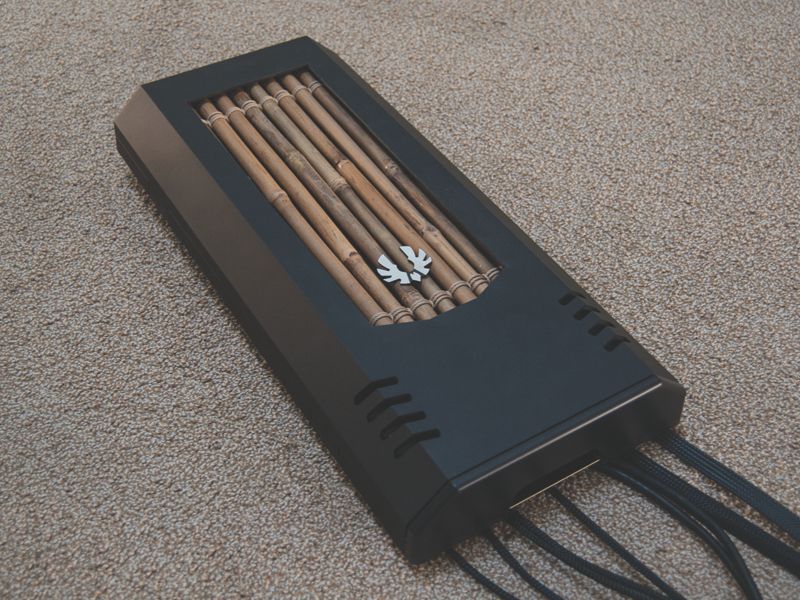

Goed, we beginnen met de voorkant van de kast. Geen idee eigenlijk of ik jullie OOIT al heb laten weten of zien wat hier nou eigenlijk het idee voor was, en dit terwijl het de eerste stappen waren in het proces. Het gat aan de voorkant waar bamboe achter komt was eerst de helft zo klein, alleen de bovenkant. Maar ik vond dit niet passen bij de lijnen van de kast zelf en heb het een stuk groter gemaakt. Daarna hebben we weer wat zitten vlechten en voilá! Zie hier het resultaat. (Het logo wil ik er zo op plakken maar moet nog kijken hoe en wat)











Goed, verder met het verven. De hele binnenkant van de kast is voorzien van enkele lagen antraciet verf met een hamerslag textuur, net zoals op de heatsinks van het moederbord. Het is helaas niet op elke foto goed te zien, dit is jammer want in het echt ziet het er goed uit! Maar dat moeten jullie dan maar van mij aannemen.. Of een keer langs komen natuurlijk :p

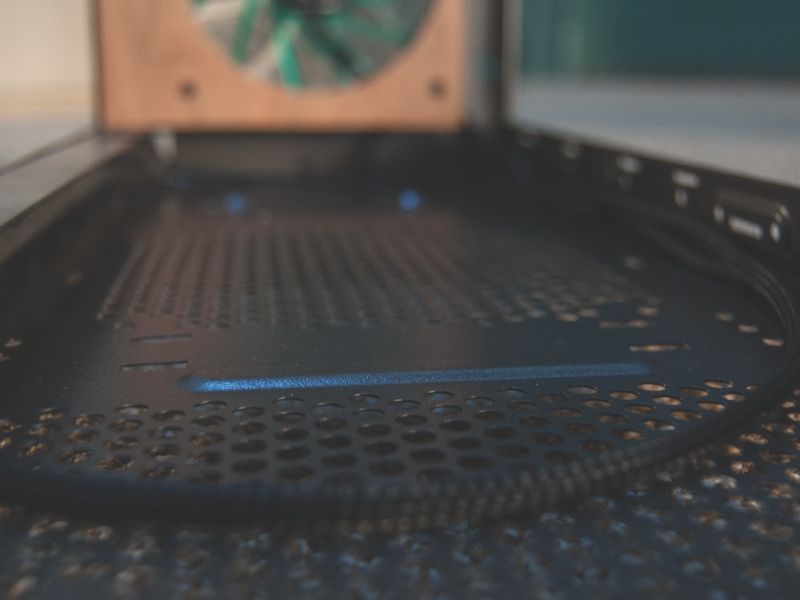

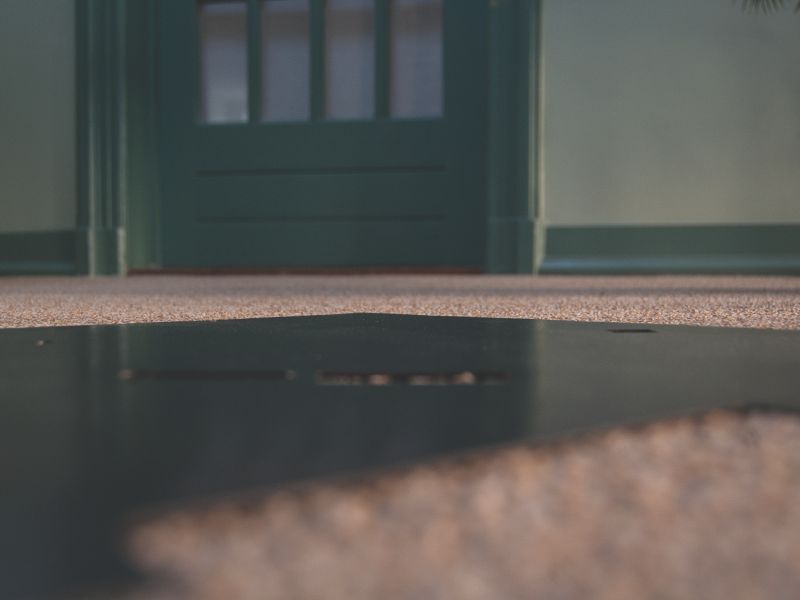

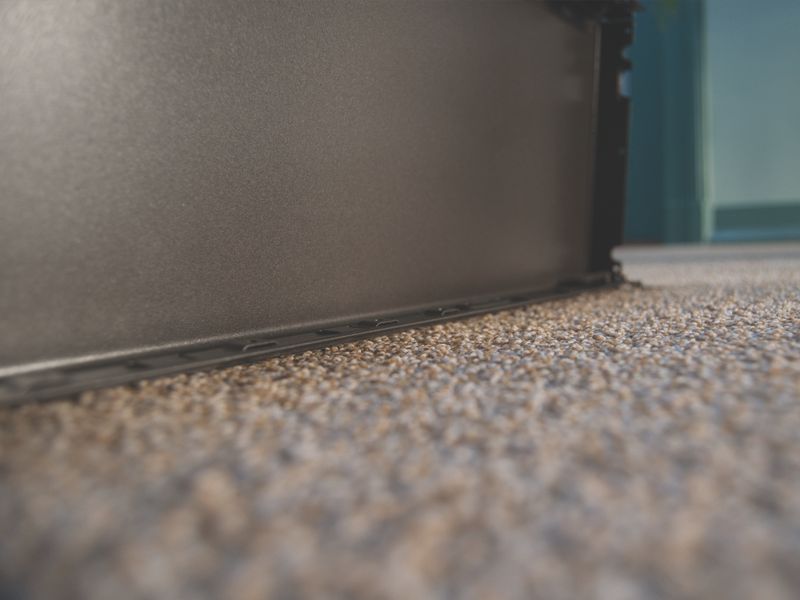

Op deze foto zou je de scheiding tussen antraciet en zwart moeten kunnen zien denk ik. Onder is zwart en zodra je "in" de case komt is het antraciet.







Nog een poging om het verschil te zien.

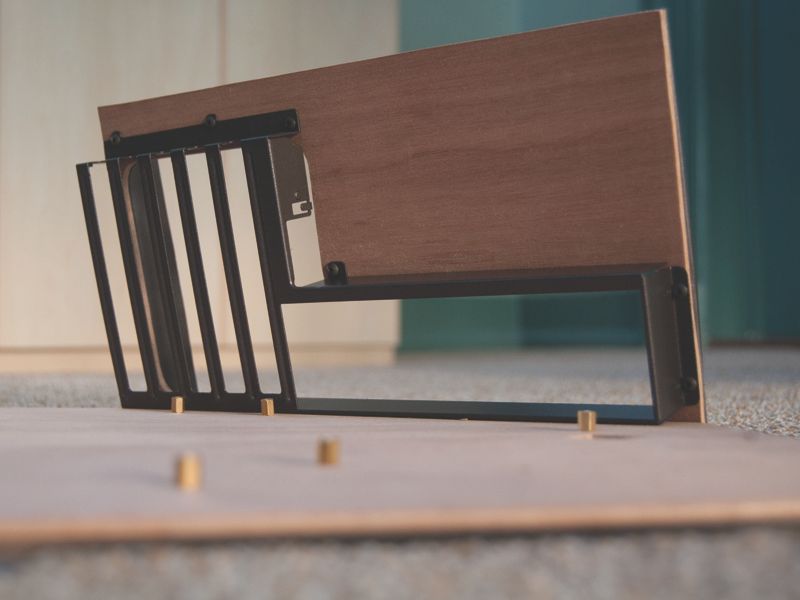

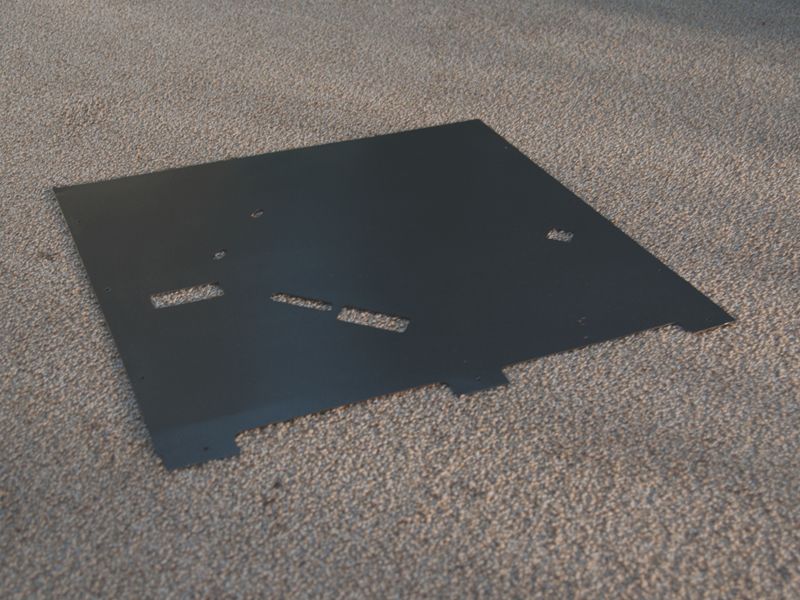

Plaat voor het moederbord ook geheel van kleur voorzien!

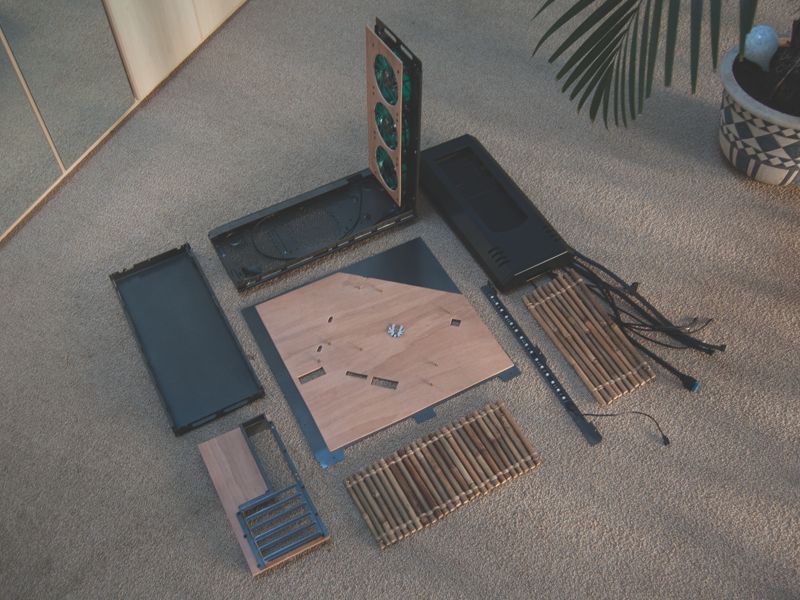

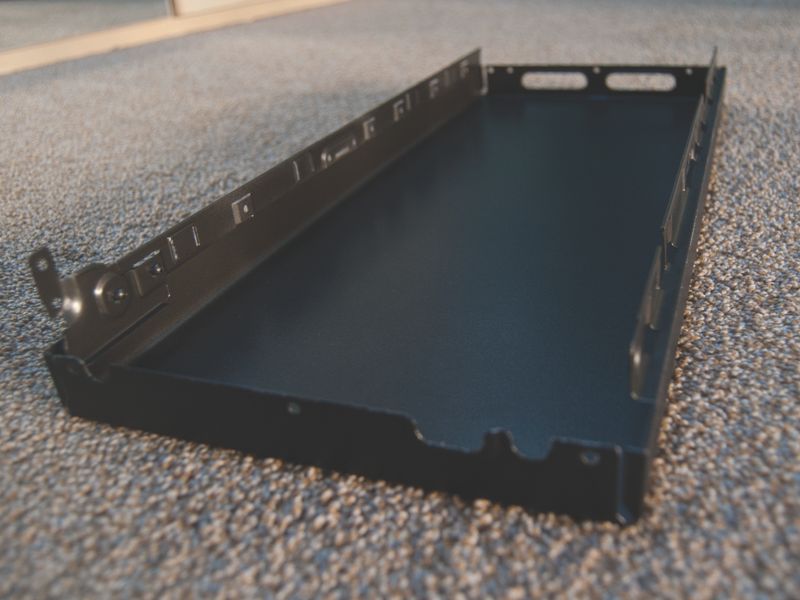

Klein overzicht van losse stukken. De achterkant van de kast ontbreekt hier. Voor de rest is het volgens mij wel zo ongeveer de hele kast. Oh en natuurlijk ontbreken de hoekprofielen die nog te drogen hangen.



Binnenkort dus meer! In de volgende update zou ik foto's maken van het stap voor stap opbouwen van de kast, mijn oplossing voor de stroomkabel van de voeding en overige kabels uit het I/O en dan dus ook de achterkant van de kast. Ik hoop dat jullie het net zo mooi vinden worden als ik 8)7

Stay tuned!

Adios!


Besje

<3 buildlogs
Hij is weer mooi, goed bezig! Het enige wat me ernstig dwars zit is die fan die tegen de voeding aan zit... :p
Succes met het verdere knutselen!


Ianovski

Junior Member
Hij is weer mooi, goed bezig! Het enige wat me ernstig dwars zit is die fan die tegen de voeding aan zit... :p
Succes met het verdere knutselen!
Thanks! De fan in de voeding wordt omgedraaid dus in principe blaast die voorste fan nu gewoon in de voeding en gaat het er via de onderkant weer uit, moet helemaal goed komen denk ik.
