[Buildlog] Packard Bell µATX

tehurtaget

EN AW-1050
Introductie
Goedemiddag iedereen, mijn naam is Dirk en heb al ruime tijd een account op dit mooie forum. Na meerdere aanpassingen, lees: "mods", verricht te hebben aan computers, besloot ik om nu een buildlog-topic aan te maken omtrent een project dat nu enkele weken loopt.

Achtergrond van het huidige project
Het project waar ik nu enkele weken mee bezig ben, staat in het kader van een Packard Bell iMedia µATX-behuizing, zie onderstaande afbeelding. Het is de bedoeling dat deze µATX-behuizing wordt aangepast, zodat ik hier mijn main computercomponenten in kwijt kan.


Eisen aan de behuizing
Onderstaande lijst toont een opsomming van eisen aan de behuizing.

  • ATX-formaat moederbord;
  • Reversed ATX;
  • Casewindow;
  • Watergekoelde processor en videokaart;
  • Interne voeding;
  • Aangepaste aan- en uitschakelaar;
  • Matzwarte afwerking;
  • Zelfgedraaide aluminium casefeet;
  • Multifunctional cardreader;
  • Harde schijven onderin.

Ondernomen activiteiten
In dit hoofdstuk wordt een deel van de inmiddels belangrijkste ondernomen activiteiten behandeld. Eigenlijk had dit topic geopend moeten worden bij aanvang van dit project, excuses. Per punt volgt een toelichting en een foto.

Reversed ATX
De behuizing komt aan de linkerzijde van mijn bureau te staan, om deze reden zal de behuizing worden omgedraaid; een reversed ATX-behuizing ontstaat. De originele afstandbusjes van de behuizing zijn weggeslepen, hier komen zelfgedraaide afstandbusjes voor in de plaatst. In de behuizing zijn reeds zes gaten voor deze afstandbusjes geboord. Onderstaande foto toont de demontage van de originele behuizing en interne onderdelen.



Casewindow
De behuizing wordt voorzien van een casewindow. Het plexiglas paneel wordt bevestigd door middel van M3 binnenzeskantbouten, zie foto's.



Radiator en koeling
Voor deze build wordt waterkoeling toegepast, dit is de eerste keer dat ik waterkoeling toe pas. Om deze reden heb ik dan ook gekozen voor een EK-waterkoeling kit, te weten de: EK-kit L240. Voor de videokaart is gekozen voor een ek-vga supremacy blokje. De verdere componenten op mijn videokaart zijn voorzien van aluminium heatsinks.


De radiator van de waterkoelingset wordt aan de bovenkant van de behuizing geplaatst. Door de beperkte ruimte worden de 120 mm ventilatoren aan de bovenkant van deze radiater bevestigd met behulp van een gezet aluminium kapje, zie onderstaande foto's. Ter voorkoming van verdere trillingen worden 120 mm Noise Absorbers van HighFlow toegepast.



Interne voeding
De µATX-behuizing bood van oorsprong de mogelijk tot het plaatsen van een normale ATX-voeding aan de bovenzijde van de kast. Nu er gebruik wordt gemaakt van een ATX-formaat moederbord, verdwijnt deze ruimte. De locatie van de voeding bevindt zich nu aan de voorkant van de behuizing. De aansluiting van de voeding vindt plaats door toepassing van een adapter/verlengkabel. Deze kabel is zelfgemaakt en kan aan de achterzijde van de behuizing worden bevestigd, zie onderstaande foto's. De voeding op de onderstaande foto is een oude voeding, deze zal niet worden gebruikt. Uiteindelijk komt de voeding op vier afstandbusjes te staan welke voorzien zijn van trillingsdempertjes, zie foto.



Aan- en uitschakelaar
De aan- en uitschakelaars die te koop zijn in de HighFlow webshop vond ik wel wat hebben. Ik besloot een zelfgemaakte variant toe te passen. De schakelaar zal aan de bovenkant van het voorpaneel worden bevestigd, zie onderstaande foto's. Let wel, op 1 van de hier onderstaande foto is zichtbaar hoe de harde schijven worden geplaatst, dit is niet definitief.




Matzwarte afwerking
Persoonlijk heb ik een zwak voor een mat-zwarte afwerking. Met een blanke lak afwerking levert dit echt een super mooi resultaat. Onderstaande foto's tonen enkele onderdelen die vandaag (en eerder) zijn gespoten.



Zelfgedraaide aluminium casefeet
De behuizing komt te staan om vier aluminium voetjes. Om krassen op mijn laminaat te voorkomen, pas ik viltjes toe. De voetjes zijn zelfgedraaid en gekarteld, zie foto's.



Multifunctional cardreader
Het voorpaneel van de behuizing blijft onbewerkt. De enige gaten die worden aangebracht, zijn voor de bevestigingsboutjes en de aan- en uitschakelaar. De cardreader wordt geplaatst in de radiatorkap, zie onderstaande foto's. De cardreader is ook gelijk gespoten in mat zwart. Wegens privacy even snel de achtergrond verwijderd:003:.


Harde schijven
Aan de onderzijde van de behuizing wordt, net zoals aan de bovenzijde bij de radiator, een aluminium kap geplaatst. In deze kap kunnen de harde schijven worden geplaatst. Indien gewenst kunnen hier ook verdere kabels worden verstopt.

Achterpaneel
Aangezien de behuizing wordt voorzien van een ATX-formaat moederbord, is de locatie van de PCI-slots enigszins veranderd. Het achterpaneel dient om deze reden ook enigszins aangepast te worden. Ik heb besloten om een groot deel van de originele behuizing weg te slijpen, De gaten van de PCI-slots en het IO-shield zijn verder overgenomen op een aluminium plaat. Deze aluminium plaat wordt op het achterpaneel van de originele behuizing bevestigd. In deze aluminium plaat is ook een bevestigingsgat gekomen voor de voedingskabel. Vandaag ben ik hier een paar uurtjes mee zoet geweest, zie foto's.







Even een foto van alle gespoten onderdelen en wat klein spul.




Tot zover het huidige project. Ik verwacht morgen of maandag een nieuwe update te plaatsen. Ik ga ook kijken voor een andere foto uploader, de huidige levert helaas lage kwaliteit foto's.
Groeten Dirk! :003:

Laatst bewerkt:
Update zondag 11 augustus 2013
Vandaag bezig geweest met het frontpaneel van de behuizing. Het gat ten behoeve van de aan- en uitschakelaar en de bevestigingsgaten zijn geboord. Het paneel wordt met m3 binnenzeskantbouten gemonteerd.

Als eerst een foto van de behuizing om te tonen wat de resterende ruimte is bij een ATX-formaat moederbo


Het gatenpatroon bij het voorpaneel:


Het voorpaneel voorzien van aan- en uitschakelaar inclusief behuizing.


Montage aan- en uitschakelaar


Voor de aan- en uitschakelaar heb ik de cardreader enigszins aan moeten passen. In het midden van de cardreader is een sleuf gecreëerd.


Als laatste wil ik nog even vragen hoe jullie denken over het voorpaneel. Zal ik een ruimte maken voor een fangrill? Aan de achterzijde van deze fangrill wordt namelijk de voeding geplaatst. Of zal ik gaan voor een strak "kaal" voorpaneel? Om stof tegen te gaan kan ik stoffilters kopen.




Wat misschien ook nog kan, is een verticale opening voorzien van plexiglas met ledjes. Iemand een idee?

Het voorpaneel bevestigd op de behuizing.


Laatst bewerkt:
Sorry voor deze niet heel erg inhoudelijke updates, ik hoop snel een bestelling te ontvangen, zodat ik kan beginnen met het waterkoelen!

Voorpaneeltje



Ruimte tussen ventilatorkap en behuizing...


Locatie pomp


Ventilatorkap inclusief 120mm 1600 rpm gelid fans en fan grill. De schroeven worden wel gewoon zwart.



Inclusief cardreader



Op 12 volt produceren de fans te veel geluid, dit wordt aangepast in mijn bios.

Een zeer snelle schets van de waterkoeling loop mag niet ontbreken.

Laatst bewerkt:

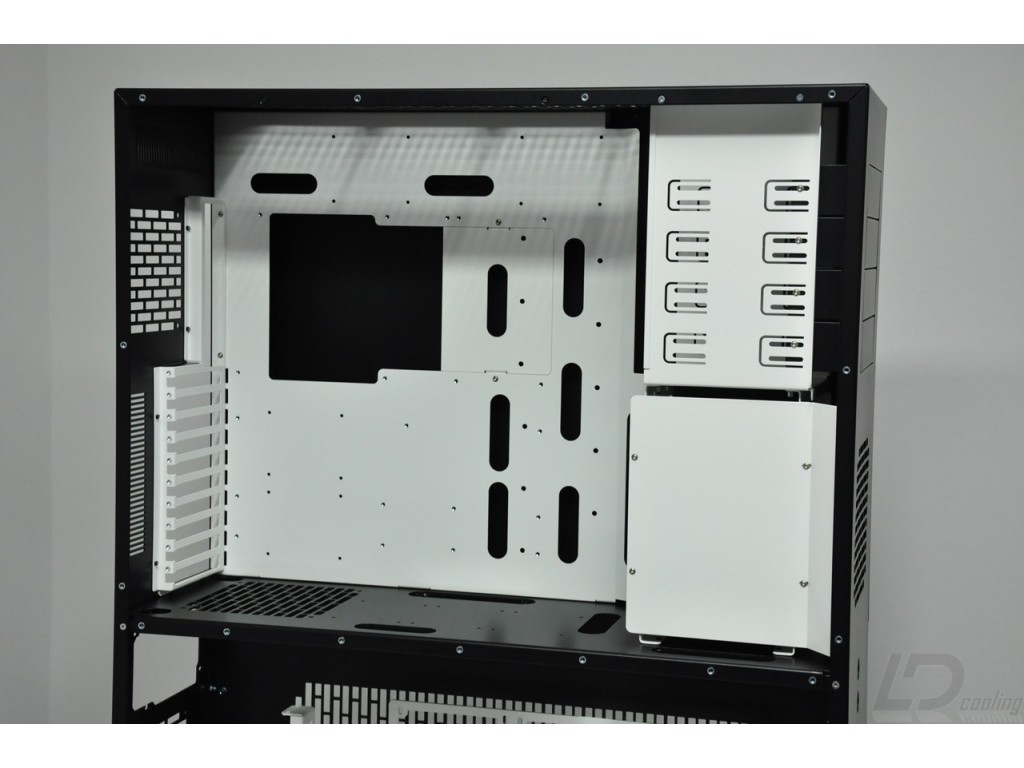

Iemand ervaring met een zwart- en witgekleurde case? Ik twijfel om de "binnenkant" van de behuizing een witte kleur te geven. Een geheel zwarte case is zo basic, maar naar mijn mening wel erg stijlvol. Alle verdere onderdelen krijgen wel een zwarte kleur. Het idee is zoals een LittleDevil case:





Ik sta open voor suggesties. :)

Het hangt er vanaf, als je een eye-catcher wilt (en geen UV-licht gebruikt) is een witte binnenkant een optie.
Als je UV-licht gebruikt ziet het er gewoon raar uit. Als je geen nood voor een eye-catcher hebt dan lijkt gewoon zwart me het strakste.

Hey Sir Serial, dankjewel voor je reactie! Over die voedingskabel, die is zelfgemaakt. Het was een eenvoudig klusje, als je interesse hebt, zal ik je een lijstje met benodigdhede artikelen sturen en een aansluitschema? Ik hoor het wel.

Dirk

Sir serial, onderstaande onderdelen heb je nodig, te bestellen bij Conrad.nl.
Ik heb gekozen voor een haakse apparatenstekker, Conrad verkoopt ook rechte stekkers. Als je een andere stekker koopt, let dan wel even op de goede kunststof slangleiding.

1x kunststof slangleiding H05VV-F 3 x 1,5 mm² Zwart LappKabel
Klik hier

1x apparatenstekker Schroefverbinding Bus, haaks Nominale spanning=250 V Nominale stroom=10 A Zwart Kaiser
Klik hier

1x eurostekker inbouw met schakelaar 6,3 mm platte stekker Nominale spanning=250 V Nominale stroom=10 A Zwart
Klik hier

5x platte kabelschoen 6,3 x 0,8 mm
Klik hier

Het gehele assortimet van apparaatstekkers vind je hier

Voor aansluiting, zie: GEWIJZIGD, IK PAS AANSLUITSCHEMA NOG AAN - NIET GEBRUIKEN



Dirk

Laatst bewerkt:
Vandaag eindelijk een iets leukere en grotere update!

Eerder in de week een paar onderdelen gespoten


De PCI-bevestigingsplaat met popnagel vastgezet aan het achterpaneel. De platte zijde zit helaas aan de binnenkant van de behuizing, omdat er anders geen ruimte zou zijn om mijn videokaart, geluidskaart en PCI-internetadapter te plaatsen.




De Arctic Cooling GTX Pro van mijn trouwe GTX275 gehaald en vervolgens netjes schoongemaakt om de Supremacy te kunnen plaatsen.






Even kijken hoe het staat


Verder heb ik vandaag een plaatje gemaakt voor de voeding, dit plaatje maakt het mogelijk om de afstandbusjes aan de behuizing te bevestigen.








Moederbord geplaatst en de afmetingen van de slangen bepaald.





De afstandbusjes van de voeding moeten nog even 2 mm worden afgedraaid. De videokaart ligt namelijk op de voeding en dit wil ik vermijden, haha.

Verder nog het plexiglas paneeltje bevestigd aan het zijpaneel. Ook zijn er 2 ledjes gemonteerd in het koelblok van de processor. Helaas valt het rood iets roziger uit dan verwacht





Ik kon het niet laten om het kleine pompje in combinatie met het reservoir te testen. Ik ben bang dat ik een nieuwe hobby / verslaving voel opkomen.


Tot de volgende update.
Groeten Dirk

Laatst bewerkt:
Na een weekje niks van me te hebben laten horen, heb ik nu weer een paar leuke dingen te melden.

Het zetwerk voor de harde schijven is klaar.




Verder nog een paar afstandbusjes gedraaid.



Resterende onderdelen zijn gespoten



Alles vastzetten met popnagels


240 rad vastgezet


De twee harde schijven



Is het geen plaatje?


Pompje naar de processor


Bevestiging aan de "hoofd"-behuizing



Totaalplaatje



Op dit moment heb ik bij de fittingen tissues neergelegd en staat het pompje netjes te draaien. De 24 uur leak test is zojuist ingegaan.


Het eindresultaat



Temperaturen en dergelijke volgen nog! :)
