Antec Darkfleet H²O - Case Window Mod

Cygnitr0n

New member
Nigreb, nussaf of goedenavond,

Zo dit word mijn eerste kleine modverslag, waar te beginnen.

Nou ik ben begonnen door eerst de juiste vragen te stellen. Ik heb totaal geen ervaring met modden of plexiglas bewerken, dus dat geeft mij een reden om toch ermee te gaan beginnen. Na veel naslagwerk, tutorials en videotutorials waag ik het er maar op.

Ik ben eerst begonnen om te vragen welke mulitool te gebruiken. Zie topic: http://forum.highflow.nl/f11/welke-dremel-aan-te-raden-10574/

Uiteindelijk toch voor de Dremel 300 gegaan. Na heel wat uitleven op een plastieken gieter, ja echt waar, heb ik vertrouwen genoeg om het te gaan proberen.

Mijn eerste aankoop was daar:

De Dremel 300, wat een handig ding zeg!!

Zo even spieken wat er in zit... en toch mis ik de dingen die ik zelf nodig ben. Dus toch maar even gaan winkelen voor de juiste accessoires:
Flexibele as (225)

En met deze onderdelen voor het graveren van Plexi:
Diamantstift 4,4 mm (7105) en Graveerfrees 2,4 mm (107)


Kijk eens ook nog eens op maat laten snijden door bouwplastics.

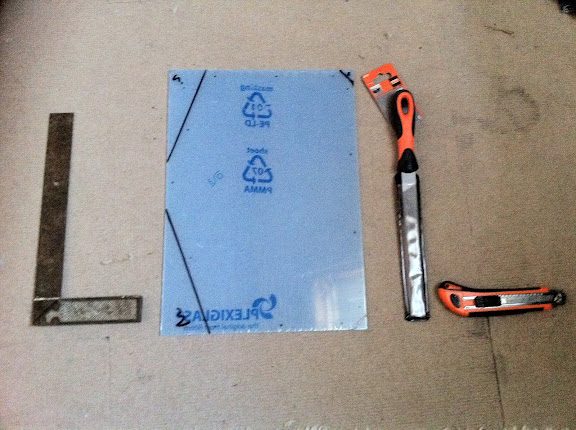

Zo en dan nu de spullen klaarzetten en beginnen maar.


De kleine kantjes is toch wat moeilijk te snijden, dan maar rustig met een dremel. Natuurlijk op de één na laagste stand.


Ooh, dat gaat best netjes.


En dan nu beginnen met boren. Heel rustig want de boor mag niet te heet worden. Geduld is inderdaad een schone zaak.


Gaat lekker maar toch rustig aandoen, gaten zijn niet verbrand of gesmolten.


En nog meer gaten...


En dan nu het snijwerk, dit heb ik wel eens vaker gedaan. Maar toch er kan altijd wat mis gaan...


.. en ja hoor, te weinig doorgesneden, maar gelukkig geknapt aan de goede kant. :pray


Kijk eens aan, uitgesneden en geboord.


Hmm hij past net niet, dat word bijschaven, gelukkig maar een millimeterwerk. De gaten komen overeen.


Zo de andere fabrieksmodel erbij houden. Nu geen stoftrekker er meer! :eusa_drool:


Zo toch even stiekem met licht erachter. Nice, maar folie zit er nog op voor bescherming.

Zo en na dit werk, kwam gelukkig me vader langs met het ontwerp. Natuurlijk is dit in spiegelbeeld, omdat ik het graveerwerk aan de binnenkant wil hebben.



Zo en nu met plaatje erachter. Dus zo moet het ongeveer worden. Maar dan in spiegelbeeld, het juiste beeld dus. Verwarrend? :)

Nou heb ik nog een klein stukje geoefend om te laten zien hoe het eruit gaat zien met graveerwerk. Dus hierbij een test.

Zo dat ziet er wel leuk uit, nog ff oefenen op de afvalstukken.

En aankomende vrijdag gaat het echte werk beginnen. Het graveren. :054:

Laatst bewerkt:

Cygnitr0n

New member
1 tip : niet niezen tijdens het graveren..dat komt niet goed :D
Die tip zal ik onthouden :D
dank je wel!

Zo net even snel een kleine aankoop gedaan. Een kleine veilsetje en wat klein grut.


Ik ga eerst proberen 1 gat vierkant te vijlen omdat normaal gesproken de openingen in het origineel ook vierkant zijn. Dan kan ik de schroeven hergebruiken. Maar mocht dit niet lukken dan gebruik ik de moeren en bouten.


wybo

HOSTMASTER
succes met je build, ik volg hem iig

die dremel 300 is echt fijn, ik heb de deluxe versie met flex as en setje toebehoren en koffertje
maar heb laatst bij de lidl ook zo'n setje gehaald werkt ook prima, stukken goedkoper, alleen soms moet je dan een boorkopje van dremel gebruiken


Cygnitr0n

New member
Dank je wel.
Ja, ik vind het ook een fijn apparaat, eigenlijk jammer dat ik er nu pas achter kom. :D
Inderdaad ik heb mij ook zo'n flex as erbij gekocht, ligt lekker in de hand vooral voor het graveren en kleine handwerk. De Dremel vasthouden is toch wel zwaarder en dan wordt het tekenen er niet makkelijker op.


Cygnitr0n

New member
Zo even een updeet

Ik wou nog even wat voorbereidend werk doen, zat sterk in twijfel om nieuwe bouten te gebruiken. Maar heb toch de kleine vijl erbij gepakt om te kijken of ik het gat vierkant kreeg. En ja, het lukt zonder enig moeite. :D


Zo eerst een test om te zien of het lukt.


En het past, dus dat word gewoon alle gaten vijlen. :razz:

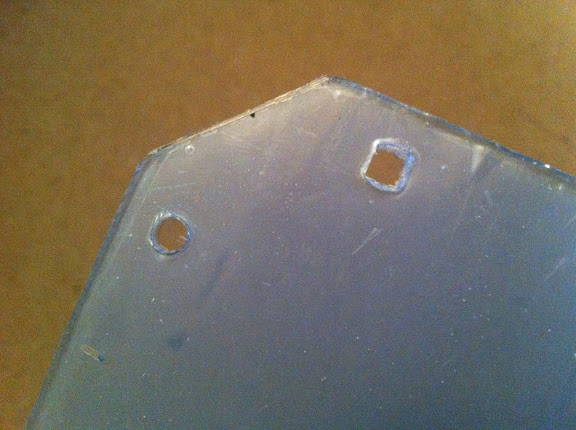

En dan het verschil tussen een vierkant en een rondje. :sarc:


Dat ziet er al beter uit en het past!


En de achterkant netjes vastgeschroefd.

Zo dit was weer een kleine update, dan hoef ik het morgen niet meer te doen en kan ik mezelf helemaal klaarmaken voor een lange sessie graveren.

---------------------------------------------------

Edit:
Wat zien die stripjes er geyl uit! Dat zal mooi staan bij mijn Case Window! :016:


Thanks wwwicked!!!

Voor meer info:

Laatst bewerkt:

Cygnitr0n

New member
Zo en dan hier de update.

Zoals beloofd aan mezelf ben ik vandaag begonnen met graveren van de Window Case.
Eerst moet ik wat voorbereiding doen, niet vergeten om de sieraden en dergelijke af te doen. Zo zonde als je er krassen op krijgt.

Het is beste een werkje, laten we beginnen.


Alles klaarleggen om te beginnen.


De Dremel die straks het werk voor me gaat doen.

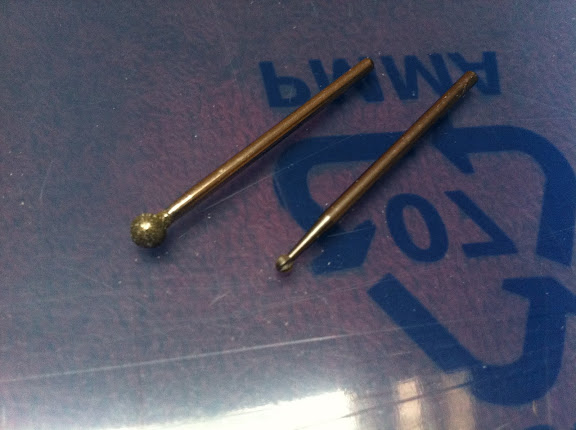

De componenten die ik ga gebruiken. Links voor "vullen" en de andere voor de lijntjes.


Zo dan de afbeelding aan de "buitenkant" van de plexiglas plakken. Natuurlijk niet te vergeten om dit even dubbel te checken.


Zo en dan nu omdraaien om te kunnen beginnen.


De eerste lijn is gezet. En nu is er geen weg meer terug.

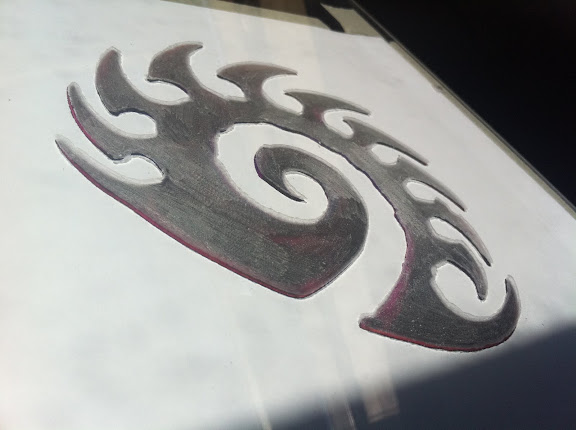

Zo en daar zijn we op weg naar compleetheid.


Best pittig werk, en maar blijven draaien met de plexiglas.


Zo het 'inkleuren' kan gaan beginnen.


En verder..


Aardig wat werk zeg, de eerste laag, daarna nakijken op heldere stukjes.


Zo dat zit er weer op, de eerste laag.

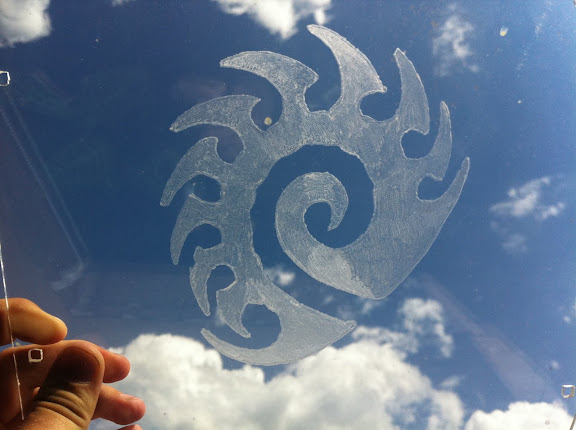

Tegen het licht houden, ziet er aardig uit. Het is natuurlijk geen laserwerk.


Zo, voor de 2e keer weer inkleuren.


Zo en nu de zijkant erop plaatsen en vastschroeven.


De originele schroeven gebruikt, staat ook beter.


Zo en de case afsluiten en bekijken hoe het staat. Ja ziet er wel leuk uit.


Zo en nu met de pc aan... waarom is het nog niet donker?



Nou dat was het dan weer voor deze middag. Nu even chillen.
Vanavond zal ik foto's maken in het donker. Ben benieuwd!!!
